Автоматические выключатели двухфазные АП50Б-2МТ




АП 50Б-2МТ - серия автоматических выключателей, предназначенных для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50- 60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и остановки электродвигателей.


ХАРАКТЕРИСТИКИ АП 50Б2М АП 50Б2МТ
Номинальное напряжение, В
перемен, тока частоты 50-60 Гц
постоянного тока

500
220

500
220
Номин. ток выключателя (Iн), А 63 63
Номинальные токи тепловых расцепитепей, А 1,6; 25; 4; 6,3; 10; 16; 25; 40; 50; 63
Уставки по току мгновенного
срабатывания, I/Iн

3; 5 и 10

3; 5 и 10
Характеристика тепловых расцепителей:
не срабатывают при токе 1,05 Iн
срабатывают при токе 1,35 Iн



<1 ч
<0,5 ч
Предепьн. коммут способность, кА
при напряжении U и cos j
0,3?? 6 при 380
0,3?3,5 при 500
0,3?6 при 380
0,3?3,5 при 500
Коммутационная износостойкость, циклов ВО 250 при 12 Iн 250 при 12 Iн
50000 (для 1,6?10 А)
25000 (для 16; 25 А)
20000 (для 40 ? 63 А)

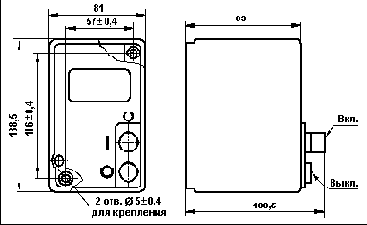

Размеры, мм
(габаритные/установочные)
ширина
высота
глубина


81/57
138,5/116
108,5


81/57
138,5/116
108,5
Масса, кг 1,0 1,0
Способ крепления на панели на панели
