Автоматические выключатели трехфазные АП50Б-3МТ




АП 50Б - серия автоматических выключателей, предназначенных для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50- 60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и остановки электродвигателей.
    Структура условного обозначения:

АП 50Б - ХХХХ Х ХХХ.Х

АП - серия;
50Б

ХХХХ - максимальные расцепители тока:
   МТ - комбинированный максимальный расцепитель тока (электромагнитный и тепловой);
   М - электромагнитный максимальный расцепитель тока;
   Т - тепловой максимальный расцепитель тока;



Х - дополнительный расцепитель:
   Н - минимальный расцепитель напряжения (номинальные напряжения: 110, 127, 220, 380, 400, 415 В переменного    тока частотой 50 Гц);
   Д - независимый расцепитель (номинальное напряжение: 110, 127, 220, 230, 240, 380, 400, 415, 440 В переменного    тока частотой
   50 - 60 Гц);
   О - максимальный расцепитель тока в нулевом проводе;

ХХХ - климатическое исполнение (У, ХЛ, Т) и категория размещения (2, 3, 5):
   УЗ, ТЗ, ХЛ5 - без оболочки;
   У2, Т2, ХЛ5 - в дополнительной металлической оболочке степени защиты IP54;

Х - условное обозначение выключателя в зависимости от номинального тока главных цепей выключателя:
   1 - (1,6; 2,5; 4 А);
   2 - (6,3; 10; 16 А);
   3 - (25; 40; 50; 63 А).

  АП50БЗМ

АП50БЗМТ

АП50Б2МЗТН

АП50Б2МН

АП502БЗТД

АП50Б2МЗТО

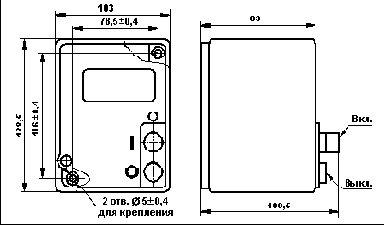

Номинальное напряжение, В переменного тока 50 – 60 Гц


до 500

Шкала номинальных токов расцепителей Iн, А


1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63


16; 25; 40; 50; 63

Уставки по току мгновенного срабатывания, I/Iн


3,5 и 10

Характеристика тепловых расцепителей:
не срабатывают при токе 1,05 Iн
срабатывают при токе 1,35 Iн



-
-



<1 ч
<0,5 ч



<1 ч
<0,5 ч



-
-



<1 ч
<0,5 ч



<1 ч
<0,5 ч

Масса, кг в дополнительной оболочке

до 1,3

до 3,5
