Автоматические выключатели трехфазные А3716, А3726


Автоматические выключатели трехфазные
А 3716, А 3726 - автоматические выключатели предназначенные для проведения тока в нормальном режиме отключения тока при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений электрических цепей.
А 3716 (Ф), А 3726 Н (Ф) - трехполюсные, токоограничивающие с электромагнитными и тепловыми расцепителями.
А 3716 Б, А 3726 Б - трехполюсные, токоограничивающие с электромагнитными и тепловыми расцепителями.
А 3714 Б (С), А 3724 Б (С) - трехполюсные, токоограничивающие с полупроводниковыми и электромагнитными расцепителями.
С - означает селективный выключатель (т. е. с выдержкой времени в зоне короткого замыкания).
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:
IP30 - выключателя
IP00 - зажимов для присоединения внешних проводников.

Конструкция:

  • выключатели выпускаются в стационарном и выдвижном исполнении, с электромагнитным и ручным приводом. При необходимости встраиваются следующие дополнительные сборные единицы: независимый расцепитель, нулевой расцепитель, свободные контакты. Присоединение внешних проводников к контактам главной переднее заднее.


  • Масса:

  • А 3716 - 6 - 8,5 кг.
  • А 3726 - 8,0 - 10,5 кг .

Тип выклю-
чателя
Род тока Номин. напряж., В Номинальный ток, А Уставка по току сраб., А Предель-
но доп.
ток К.3.,
кА
электро-
маг.
расцеп.
тепло-
вого
расцеп.
электромаг.
расцеп.
теплового
расцеп.
А3716Б перемен-
ный, 50 Гц
660/380 160 16?160 630; 1600 18?185 5,0?75
А3726Н(Ф) перемен-
ный, 50 Гц
660/380 160 16?160 630; 1600 18?185 5,5?25
А3726Б перемен-
ный, 50 Гц
660/380 250 160?250 2500 185?290 40?75
А3726Н(Ф) перемен-
ный, 50 Гц
660/380 250 160?250 2500 185?290 35

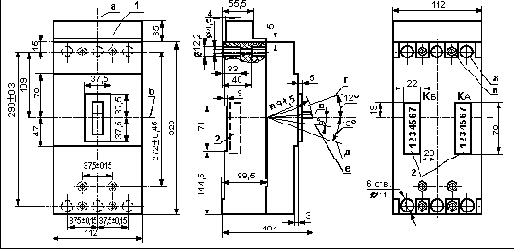

Габаритные, установочные и присоединительные размеры выключателей стационарного исполнения с ручным приводом типа А 3710

1 - козырек;
2 - колодки зажимные;
а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - взвод;
е - отключено вручную;
ж - отверстия для установки зажимов;
и - отверстия для крепления выключателя при переднем и комбинированном присоединениях

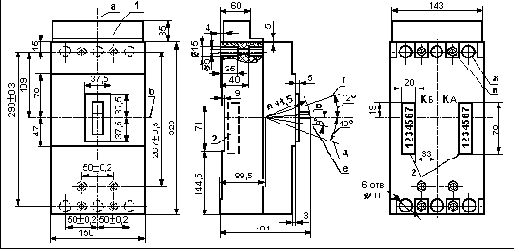

Габаритные, установочные и присоединительные размеры выключателей стационарного исполнения с ручным приводом типа А 3720

1 - козырек;
2 - колодки зажимные;
а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - взвод;
е - отключено вручную;
ж - отверстия для установки зажимов; и - отверстия для крепления выключателя при переднем и комбинированном присоединениях
