Автоматические выключатели трехфазные А3790



А 3790 - серия автоматических выключателей, предназначенных для эксплуатации в цепях переменного напряжения до660 В частоты 50, 60 Гц. Допускается использование для защиты и пуска асинхронных электродвигателей с короткозамкнутым ротором.

    Дополнительные технические данные
  •  Номинальное напряжение свободных контактов
            постоянное 400 В (ток 4 А)
            переменное до 660 В (ток 4 А)
  •  Номинальное напряжение независимого расцепителя
            постоянное 110; 220 В
            переменное 440 В
  •  Номинальное напряжение нулевого расцепителя
            постоянное 110; 220 В
            переменное 127 ? 660 В
  •  Номинальное напряжение электропривода
            постоянное 110; 220 В
            переменное 127 ? 660 В

Типоисполнение А 3792 А 3794 А 3796 А 3798

Номинальный ток, А

630

Номинальное напряжение, В

переменное до 660 В

Предельная отключ. способность, кА
при напряжении ~380 В, 50 Гц
при напряжении ~660 В, 50 Гц



50,5
28,6

Исполнение по способу установки

стационарное; выдвижное;

Исполнение по виду защиты

токоограни-
чивающий

токоогранич.;
селективный

токоограни
чивающий

рубильник

Исполнение по виду максимального расцепителя тока

электро-
магнитный

электромагнит.;
полупроводник.

электромагнит;
тепловой

Номинальные токи максимальных
расцепителей, А

250;     400;     630

Вид привода

ручной;   дистанционный;   электромагнитный

Исполнение по виду дополнительных расцепителей

независимый;
нулевой

Износостойкость циклов ВО
          общая
          коммутационная


6000
3000

Габариты, мм

стационарное исполнение - 225 х 400 х 160
выдвижное исполнение - 318 х 400 х 371,5

Объем, дм3

14,4

Масса, кг

13,0 ... 33,0

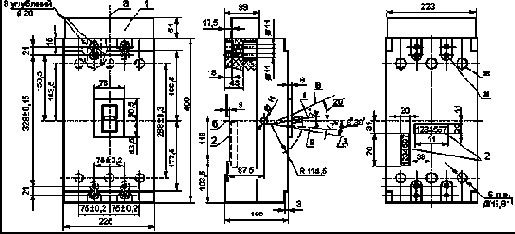

1 - козырек;
2 - колодки зажимные;
а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - взвод;
е - отключено вручную;
ж - отверстия для установки зажимов;
и - отверстия для крепления выключателя при переднем и комбинированном присоединениях
