Автоматические выключатели трехфазные ВА51, ВА52 - часть 2


           5 - ручной дистанционный привод для оперирования через дверь распределительного устройства выключателем    стационарного исполнения с ручным приводом;
           6 - устройство для блокировки положения "Отключено" выключателя стационарного исполнения с ручным приводом;
    "-" - разделительный знак;
    ХХ - степень защиты выключателя по ГОСТ 14255-69: IP20, IP00;
    ХX -климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70: УХЛ3, УХЛ3.1; Т3.
Тип
выклю-
чателя
Масса,
кг
Номиналь- ный ток
выключа-
теля, А
Номинальное
напряжение
главной цепи, В
Номинальные
токи тепловых
максимальных
расцепителей, А
Уставки по току срабатывания электромагнитного максимального расцепителя тока в зоне токов короткого замыкания, кратные номинальному току теплового максимального расцепителя Предельная
коммутационная
способность, кА
при U=660 В и
cosj =0,3
Коммутаци-
онная износо-
стойкость,
циклов ВО
перемен-
ного тока
частоты
50 и 60 Гц
постоян-
ного
тока
при перемен-
ном токе
при постоян-
ном токе
ВА 51-35 2,4 250 до 660 220 80 12 10 10 4000
100, 125 8
160, 200, 250 6
ВА 52-37 4,8 400 до 660 440 250, 320, 400 10 6 18 2000
ВА 51-39 7,5 630 до 660 440 250, 320 12 6 20 2000
400 10
500, 630

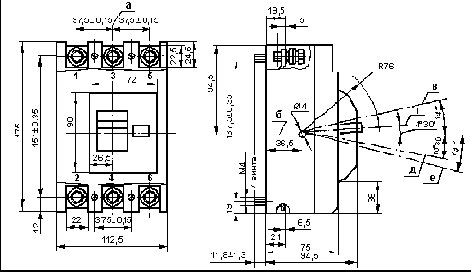

Габаритные и установочные размеры автоматических выключателей серии ВА 5135

а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - отключено вручную;
е - взвод.

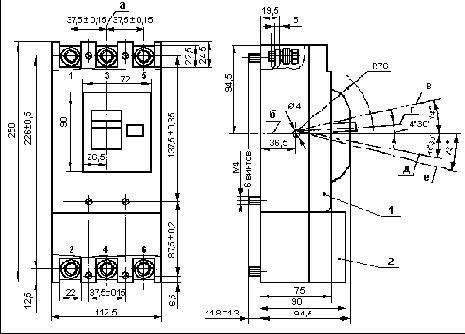

Габаритные и установочные размеры автоматических выключателей серии ВА 5235

1 - выключатель;
2 - блок токоограничивающий;
а - вертикальная ось;
б - горизонтальная ось;
в - включено;
г - отключено автоматически;
д - отключено вручную;
е - взвод.
