Ящики ЯБПВУ и ЯБ1.


Назначение
Ящики силовые со встроенными в них блоками «предохранитель выключатель» (рис.18.1, рис. 18.2) предназначены для нечастых включений и отключений силовых электрических цепей напряжением до 380 В переменного тока частотой 50 Гц и для защиты их от перегрузки и токов короткого замыкания.
Ввод и вывод проводов осуществляется через верхнюю и нижнюю съемные крышки. Климатическое исполнение У3. Степень защиты IP54 по ГОСТ 14254.
Номинальный режим работы продолжительный.
Допустимая частота включений – не более 3 в час. ТУ 36-20-84.

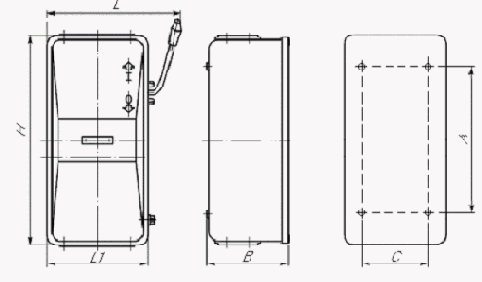

Рис 18.1 Общий вид ящиков ЯБПВУ и ЯБ1.


Рис. 18.2 Схема электрическая ящиков ЯБПВУ и ЯБ1

Таблица с размерами к рисунку 18.1.

Тип

Размеры

H
