Выключатели-разъединители ВР32 - часть 2



ХХ - степень защиты рукоятки со стороны привода (00 - IРОО, 32 - IР32);

Х3 - климатическое исполнение (УХЛ, Т) и категория размещения (3) по ГОСТ 15150.

ХАРАКТЕРИСТИКИ
Номинальные рабочие напряжения для
главной цепи:
переменного тока:
постоянного тока:


380, 660 В
220, 440 В
Условный тепловой ток на открытом
воздухе (Jth)
100, 250, 400 и 630 А
Условный тепловой ток в оболочке (Jth) 80, 200, 315 и 500 А
Номинальная частота переменного тока 50 и 60 Гц
Механическая износостойкость
на токи 100 и 250 А:
на токи 400 и 630 А:

25000 циклов "ВО"
16000 циклов "ВО"
Мощность, потребляемая аппаратом
на один полюс
ВР32-31
ВР32-35
ВР32-37
ВР32-39


3 Вт
15 Вт
35 Вт
60 Вт

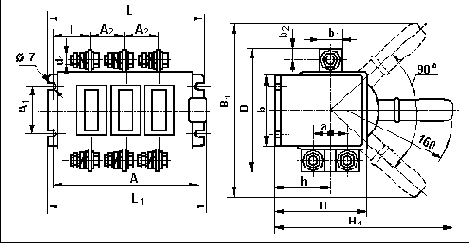

Габаритные, установочные, присоединительные размеры и масса трехполюсных аппаратов ВР-32

Типо-исполнение РАЗМЕРЫ, мм Масса, кг
А А1 А2 В В1 L1 L в в1 в2 Н Н1 l h d R
ВР32-31А 31220-00 160,5 50 37,5 117 240 176 174,5 75 15 7,5 72,5 175 42,75 55 7 160 0,86
ВР32-35А 31220-00 172 50 44 164 240 190 186 82,5 25 12,5 79 180 42,1 58 7 160 1,64
ВР32-37А 31220-00 200 50 50 178 240 215 212 99,5 26 13 94,5 191 49,1 70,5 7 160 2,08
ВР32-39А 31220-00 236 100 65 220 313 250,5 252 119 35 17,5 110,5 240 52,7 83,5 9 210 3,30
ВР32-31А 71220-00 145,5 50 37,5 120 240 168 157,5 65 15 7,5 107,5 231,5 35,25 71,5 7 160 1,05
ВР32-35А 71220-00 160 50 44 162 240 183 172 80,5 25 12,5 123,5 238,5 36,1 78,5 7 160 2,73
ВР32-37А 71220-00 200 50 50 164 240 215 212 89,5 26 13 149 259,6 49,1 99,5 7 160 2,35
ВР32-39А 71220-00 236 100 65 208 313 251 252 105,5 35 17,5 180,5 330,5 52,7 120,5 9 210 4,88

Рубильник ВР - 32 на одно напрвление трехполюсный с боковой ручкой.

Рубильник ВР-32 на два напрвления трехполюсный с боковой ручкой.
