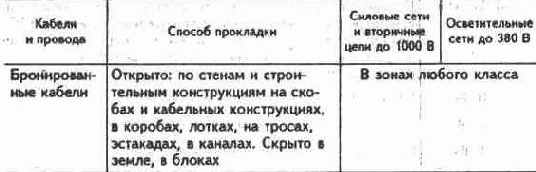

Электроустановки во взрывоопасных зонах


Электрооборудование таких электроустановок имеет степень защиты от взрыва окружающей взрывоопасной смеси газов и паров с воздухом в зависимости от категорий и групп этих смесей, которые показаны в табл. 1. 10 и 1. 11, где БЭМЗ — безопасный экспериментальный максимальный зазор между фланцами оболочки, через который не происходит передачи

взрыва из оболочки в окружающую среду при любой концентрации смеси в воздухе.

Температура самовоспламенения — самая низкая температура горючего вещества, при которой происходит увеличение скорости реакций, заканчивающихся пламенным горением.

Взрывозащищенное электрооборудование — электрооборудование, в котором предусмотрены конструктивные меры по устранению или затруднению возможного воспламенения окружающей взрывоопасной среды.

Уровни взрывозащиты электрооборудования.

Уровень 2 — электрооборудование повышенной надежности против взрыва — Взрывозащищенное электрооборудование, в котором защита от взрыва обеспечивается только в признанном нормальным режиме работы.

Уровень 1 — взрывобезопасное электрооборудование -— Взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятными повреждениях, определенных условиями эксплуатации, кроме повреждений средств взрывозащиты.

Уровень 0 — особо взрыаобезопасное электрооборудование — электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами.

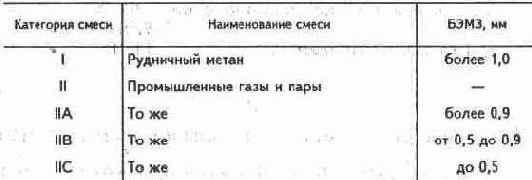

Таблица 1.10 КАТЕГОРИИ ВЗРЫВООПАСНЫХ СМЕСЕЙ ГАЗОВ И ПАРОВ С ВОЗДУХОМ


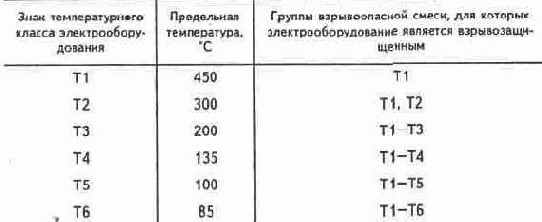

Группы взрывозащищенного электрооборудования по области его применения показаны в табл. 1.12, подгруппы электрооборудования группы II— в табл. 1. 13, температурные классы электрооборудования группы II — в табл. 1. 14.

Таблица 1.11 ГРУППЫ ВЗРЫВООПАСНЫХ СМЕСЕЙ ГАЗОВ И ПАРОВ С ВОЗДУХОМ ПО ТЕМПЕРАТУРЕ САМОВОСПЛАМЕНЕНИЯ


Таблица 1.12 ГРУППЫ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ ПО ОБЛАСТИ ЕГО ПРИМЕНЕНИЯ


Виды защиты:

взрывонепроницаемые оболочки d заполнение или продувка оболочки защитным газом

под избыточным давлением р

искробезопасная цепь i

кварцевое заполнение оболочки с токоведущими частями q

масляное заполнение оболочки с токоведущими частями о

специальный вид взрывозащиты s

защита вида «е» е

В маркировку взрывозащищенного электрооборудования входят:

знак уровня защиты электрооборудования 2,1, 0

знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенное электрооборудование Ех

знак вида защиты d, р, i, q, о, s, е

знак группы или подгруппы электрооборудования II, IIA, IIВ, НС

Таблица 1 .13 ПОДГРУППЫ ЭЛЕКТРООБОРУДОВАНИЯ ГРУППЫ II С ВИДАМИ ВЗРЫВОЗАЩИТЫ «ВЗРЫВОНЕПРОНИЦАЕМАЯ ОБОЛОЧКА» ИЛИ (И) «ИСКРОБЕЗОПАСНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ»
