ЭКСПЕРИМЕНТ Делители напряжения


Цели

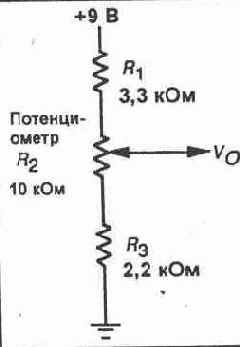

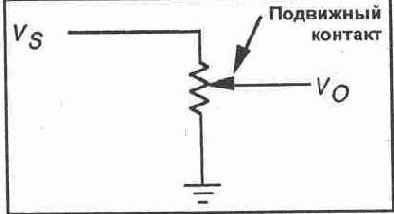

После проведения данного эксперимента Вы сможете рассчитать выходное напряжение делителя напряжения с нагрузкой и без таковой, а также продемонстрировать, что потенциометр является варьируемым делителем напряжения.

Необходимые принадлежности

* Цифровой мультиметр

* Макетная панель

* Источник постоянного напряжения

* Один потенциометр 10 кОм

* Резисторы — 1/4 Вт, 5%:

один резистор 220 Ом, один резистор 470 Ом, один резистор 1 к0м, один резистор 2, 2 к0м, один резистор 3, 3 к0м, один резистор 10 к0м, один резистор 100 к0м.

ВВОДНАЯ ЧАСТЬ

Делитель напряжения — это резистивная схема, выходное напряжение которой меньше, чем входное напряжение. В электронных схемах часто оказывается необходимым уменьшить уровень напряжения сигнала. Наиболее легко это можно

осуществить при помощи двухрезисторной схемы, известной как делитель напряжения. Входное напряжение прикладывается параллельно к двум резисторам, а выходное напряжение снимается с одного из этих резисторов. Сопротивления этих резисторов выбираются таким образом, чтобы выходное напряжение составляло некоторую определенную часть от входного напряжения.

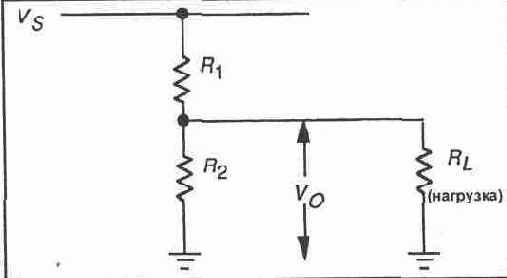

Рис. 7-1.

Широко используемый делитель напряжения показан на рисунке 7-1. Вы можете использовать закон Ома для расчета выходного напряжения, если известны входное напряжение и сопротивления резисторов. Тем не менее, следующая формула ускоряет и упрощает процесс вычислений.

Vo = VsR2/(R1 + R2)

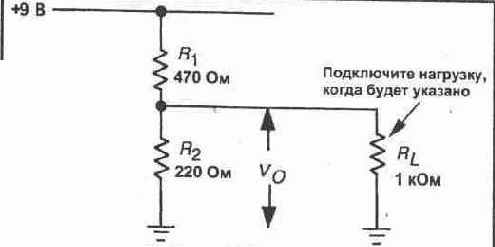

Вычисление выходного напряжения в соответствии с приведенной выше формулой предполагает, что в схеме нет нагрузки. Если параллельно

резистору R2 подключена резистивная нагрузка с конечным сопротивлением, выходное напряжение будет меньше, чем вычисленное, по формуле. Если сопротивление нагрузки приближается к сопротивлению R2, нагрузка будет отбирать все больше и больше тока из схемы. Это приведет к перераспределению падений напряжения в схеме, и выходное напряжение будет уже значительно отличаться от рассчитанного в соответствии с приведенной выше формулой напряжения.

Для определения выходного напряжения делителя при наличии нагрузки Вы можете использовать стандартные методы расчетов в соответствии с законами Ома и Кирхгофа, которые уже применялись Вами в предыдущем эксперименте, чтобы дать заключение о выходном напряжении.
