ЭКСПЕРИМЕНТ Комбинация последовательных и параллельных схем


Цели

После проведения данного эксперимента Вы сможете рассчитывать полное сопротивление сложной схемы, состоящей из соединенных последовательно и параллельно резисторов, и определять падение напряжения на любом элементе и ток, протекающий через любой элемент схемы.

Необходимые принадлежности

* Цифровой мультиметр

* Макетная панель

* Источник постоянного напряжения

* Один батарейный зажим с выводами

* Резисторы — 1/4 Вт, 5%:

один резистор 470 Ом, один резистор 680 Ом, один резистор 2, 2 кОм, один резистор 4, 7 кОм, два резистора 10 кОм.

ВВОДНАЯ ЧАСТЬ

Большинство используемых на практике электронных схем часто представляют собой сложные комбинации из последовательных и параллельных схем. Вы должны знать, как рассчитывать нс толь

ко полное сопротивление схемы, но также величину тока через любой компонент или падение напряжения на любом. отдельном компоненте. Производство расчетов для таких цепей должно быть не более сложным, чем расчет простых последовательных и параллельных схем. Смысл этого довольно прост: любая сложная схема может быть легко и просто разбита на несколько более мелких и простых схем. При использовании методов, которые Вы изучили ранее для последовательных и параллельных схем, у Вас не будет проблем при анализе больших и более сложных схем.

Иными словами: для выполнения расчетов в сложной схеме просто смотрите на схему как на несколько небольших и простых схем. Начинайте с расчета тех схем, которые наиболее удалены от источника питания. В расчетах постепенно продвигайтесь вперед к источнику питания, комбинируя Ваши отдельные результаты. Таким образом, постепенно Вы сможете выполнить вычисление эквивалентного полного сопротивления схемы.

После того, как Вам будет уже известно полное сопротивление схемы, рассчитайте полный ток схемы, потребляемый от источника питания. Используя данную величину тока, Вы сможете вычислить падения напряжения при помощи законов Кирхгофа. Применяя законы Ома и Кирхгофа, Вы сможете определить напряжение или ток в любой точке схемы.

Краткое содержание

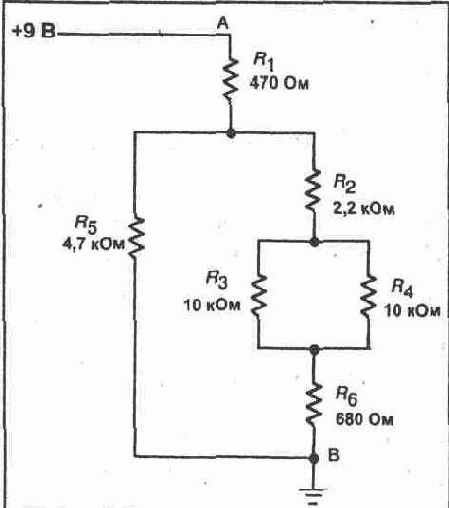

В данном эксперименте Вы соберете сложную схему, состоящую из соединенных последовательно

и параллельно резисторов.
