ЭКСПЕРИМЕНТ Мощность в резистивных цепях


Цели

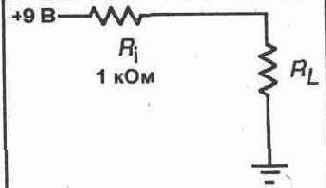

После проведения данного эксперимента Вы сможете определять величину мощности, рассеиваемой на резисторе, и выражать связь между сопротивлением нагрузки и внутренним сопротивлением источника для максимальной передачи мощности.

Необходимую принадлежности

* Цифровой мультиметр

* Макетная панель

* Источник постоянного напряжения

* Резисторы — 1/4 Вт, 5%:

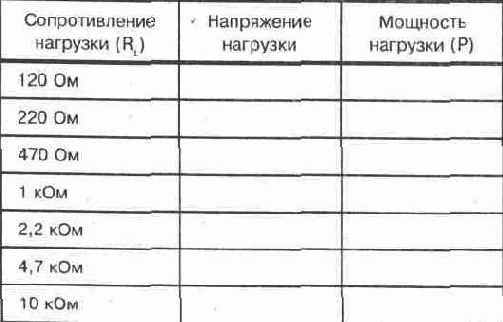

один резистор 120 Ом, один резистор 150 Ом, один резистор 220 Ом, один резистор 470 Ом, два резистора 1 кОм, один резистор 2, 2 кОм, один резистор 4, 7 кОм, один резистор 10 кОм.

ВВОДНАЯ ЧАСТЬ

Объясняя на элементарном уровне, электрическая мощность рассеивается на сопротивлении. Всякий раз, когда через сопротивление протекает ток, расходуется мощность. Эта мощность выделяется в форме тепла. При низких уровнях мощности формируется незначительное количество теплоты. Когда используются более сильные токи, рассеивается больше мощности, и генерируются более значительные уровни тепла. Вот почему многие электроэлементы нагреваются во время работы.

Большая часть электронных компонентов разрабатывается таким образом, что они могут выдерживать только определенную максимальную величину мощности. Это справедливо для резисторов, транзисторов и прочих устройств. Например, стандартные композиционные и пленочные резисторы выпускаются с номинальными значениями мощности 1/8, 1/4, 1/2, 1 и 2 Вт. Чем выше номинальная мощность резистора, тем больше его размер для обеспечения надежного рассеяния этой мощности. Таким образом, номинальная мощность резистера указывает на ту максимальную мощность, которую может надежно рассеивать данный резистор.

Разработка схем

При разработке электронных схем необходимо рассчитывать величину мощности, рассеиваемой резистором, для обеспечения того, чтобы эта мощность была ниже номинальной мощности резистора. Если этого не сделать, резистор может буквально сгореть. Для иллюстрации: для резистора мощностью 1/4 Вт значения тока и напряжения должны быть такими, чтобы полная рассеиваемая резистором мощность была меньше, чем эта номинальная мощность 1/4 Вт.

Формулы мощности

Мощность может рассчитываться при помощи трех следующих основных формул:
