ЭКСПЕРИМЕНТ Последовательные схемы


Цели

После проведения данного эксперимента Вы сможете рассчитывать общее сопротивление нескольких включенных последовательно резисторов и использовать закон Кирхгофа для напряжений, чтобы осуществлять расчеты и измерения для последовательных схем.

Необходимые принадлежности

* Цифровой мультиметр

* Макетная панель

* Источник постоянного напряжения * Резисторы — 1/4 Вт, 5%:

один резистор 470 Ом,

один резистор 680 Ом,

один резистор 2, 2 кОм,

один резистор 4, 7 кОм,

один светоизлучающий диод (LED).

ВВОДНАЯ ЧАСТЬ

Имеется два основных способа подключения электронных компонентов к источнику питания. При последовательном включении все компоненты подключаются концами друг к другу, образуя простую цепочку, которая соединяется с источником питания. При параллельном включении (эксперимент 5) каждый из отдельных компонентов подключается непосредственно к источнику питания. Естественно, имеются более сложные схемы, в которых используются те или иные комбинации последовательных и параллельных соединений (эксперимент 6). В данном эксперименте Вы узнаете, как выполнять последовательное включение компонентов и осуществлять различные расчеты и измерения.

Сначала познакомимся с тем, как вычислять общее сопротивление последовательной схемы. Если два или более резисторов включены последовательно, общее сопротивление комбинации равно простой сумме отдельных сопротивлений.

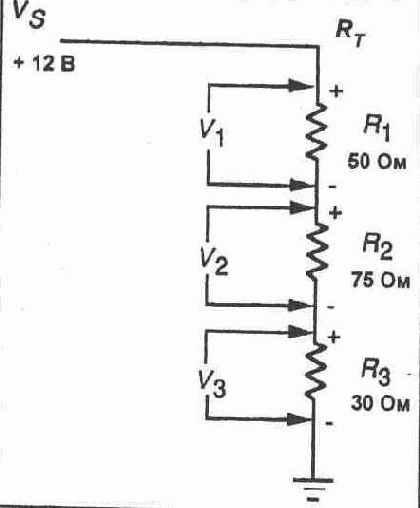

Типичная последовательная схема показана на рисунке 4-1. Общее сопротивление Rт равно сумме отдельных сопротивлений, то есть:

Rт=R1+ R2+ R3

При показанных значениях сопротивлений резисторов общее сопротивление равно:

Rт= 50+ 75+ 30 = 1550м

Три отдельных резистора могут быть заменены единственным резистором с номиналом 155 Ом, при этом никаких изменений в токе схемы не будет.

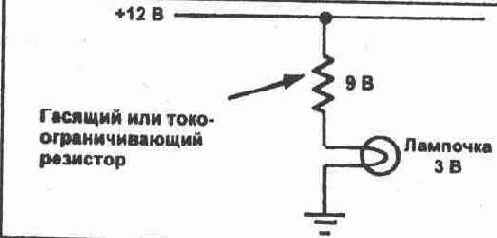

Падение напряжения

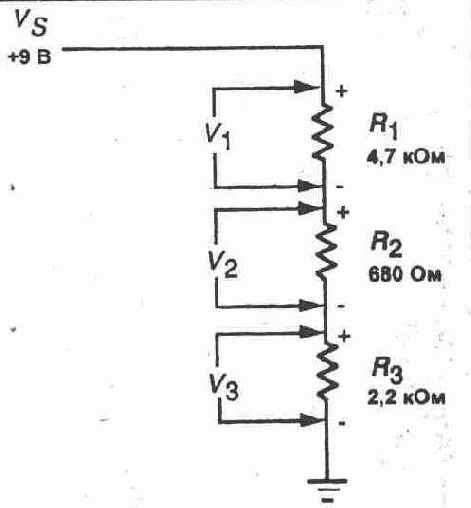

Когда ток протекает через последовательную схему, на каждом сопротивлении происходит падение напряжения. Па рисунке 4-1 показана последовательная схема с напряжениями, указанными для каждого сопротивления. Заметьте полярность падения напряжения на каждом резисторе.
