ЭКСПЕРИМЕНТ Постоянная времени RC-цепи


Цели

После проведения данного эксперимента Вы сможете продемонстрировать, как величины емкости и сопротивления управляют временем заряда и разряда конденсатора.

Необходимые принадлежности

* Цифровой мультиметр

* Макетная панель

* Источник постоянного напряжения

* Секундомер или часы с секундной стрелкой

* Элементы:

один электролитический конденсатор 22 мкФ, один электролитический конденсатор 100 мкФ, один резистор 33 кОм, 1/4 Вт,

* один резистор 100 кОм, 1/4 Вт, один резистор 220 кОм, 1/4 Вт, один резистор 1 МОм, 1/4 Вт.

ВВОДНАЯ ЧАСТЬ

Конденсатор представляет собой электроэлемент, который накапливает электричество в форме электрического поля. Когда к конденсатору прикладывается постоянное напряжение, электроны покидают одну обкладку конденсатора и скапливаются на другой обкладке под действием

внешней силы напряжения. Это приводит к заряду конденсатора до напряжения, равного приложенному напряжению.

Положительный заряд на одной обкладке конденсатора и отрицательный заряд на другой обкладке конденсатора создают сильное электрическое поле между обкладками в диэлектрике. Такой заряд удерживается даже в том случае, если источник напряжения отсоединяется. Конденсатор может разряжаться соединением его выводов друг с другом для нейтрализации заряда на обкладках.

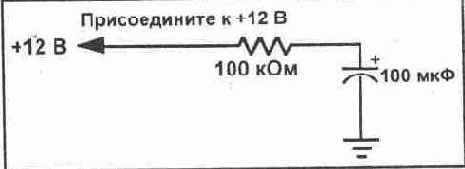

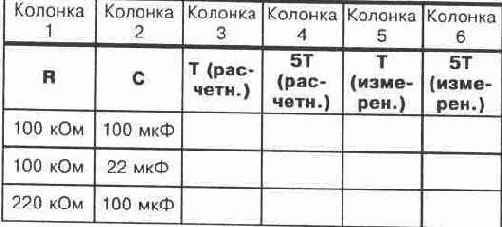

Зарядка и разрядка конденсатора до определенного напряжения занимает конечный период времени (называемый постоянной времени); это время зависит в основном от емкости конденсатора и включенного последовательно сопротивления. Постоянная времени зарядки — это время, которое требуется конденсатору, чтобы зарядиться до 63, 2% приложенного напряжения. Это время (Т) в секундах выражается так:

Т=RС

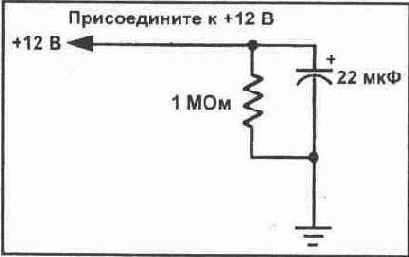

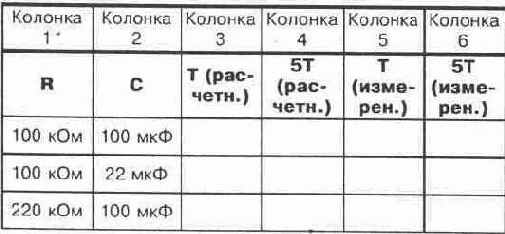

Постоянная времени разрядки — это время, которое требуется конденсатору, чтобы разрядиться до 36, 8% от начального заряда.

Время, которое требуется конденсатору, чтобы полностью зарядиться до приложенного напряжения или полностью разрядиться до нуля, приблизительно равно пятикратной постоянной времени, то есть 5Т.

Краткое содержание

Многие электронные схемы основываются на идее использования постоянной времени для своей работы.
