Электрические аппараты - часть 10


Поэтому перед соединением алюминиевые проводники защищаются под слоем кварцевазелиновой пасты, которая затем обтирается и проводники сразу соединяются.

Другой особенностью алюминия является текучесть при зажатии гайкой в зажиме, поэтому для присоединения кольца из провода применяются специальные шайбы — звездочки 3 при сечении провода до 10 мм2, при большей площади сечения применяются алюминиевые наконечники и тарельчатые шайбы 6. При отсутствии таких шайб может быть применена вторая гайка — контргайка.

С учетом отрицательного влияния соединений медь—алюминий на состояние контакта выводы аппаратов делают лужеными, а если они не луженые, то соединения медь—алюминий не применяются в сырых помещениях, если аппараты не герметичны.

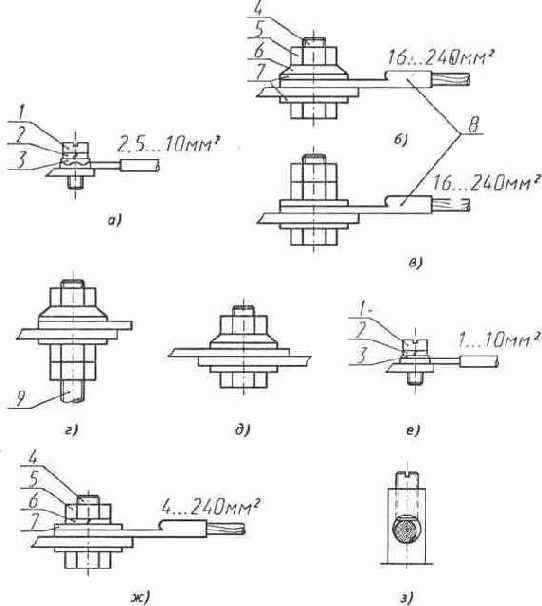

Рис. 2.7. Разборные контактные соединения:

а) -д) присоединения алюминиевых проводников: а), б), в) — присоединения к плоским выводам электрических аппаратов; а) присоединение провода, согнутого на конце в кольцо: 1 — винт, 2 — шайба пружинная, 3 — шайба-звездочка; б), в) 4 — болт, 5 — гайка, 6 — шайба тарельчатая, 7 — шайбы, 8 — наконечники; г) присоединение к штыревому выводу: 9 — шпилька; д) соединение алюминиевых шин; е), ж) присоединение медных проводников к плоским выводам аппаратов; е) присоединение провода, согнутого на конце в кольцо: 1— винт, 2 — шайба пружинная, 3 — шайба; ж) 4— болт, 5 — гайка, 6 шайба пружинная, 7 — шайба; я) гнездовой зажим.

Для присоединения конца медного провода в виде кольца или с наконечником применяется шайба и пружинная шайба, а при отсутствии пружинной шайбы применяется контргайка.

На рис. 2.8 показаны неразборные соединения пайкой — а, прессованием — б, г, сваркой — в, д.

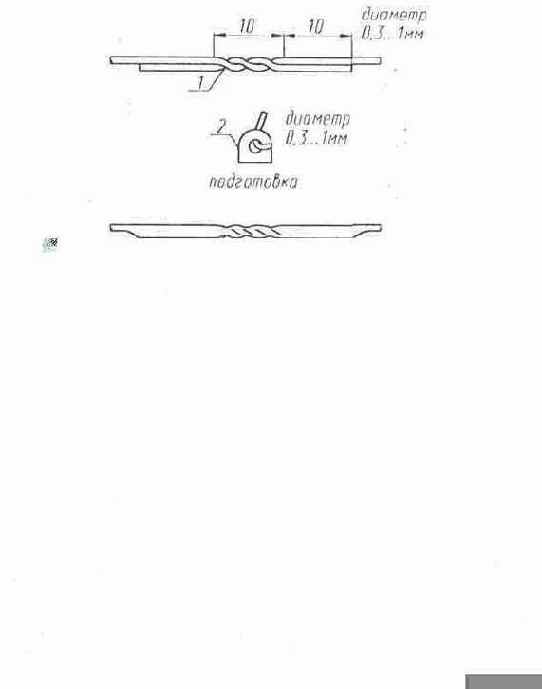

Рис. 2. 8. Неразборные соединения:

о) паяные соединения медных проводов. Подготовка к панке: 1 — проводов, 2 — присоединения провода к выводу; 1, 2 — готовые соединения; б) оконцевание трубчатым наконечником прессованием; в) оконцевание литым наконечником сваркой: 1 — вверху — наконечник после прессования, внизу — он же, покрытый изолентой, 2 — то же литой наконечник; г) соединение проводов прессованием. 3 — гильза; д) соединение проводов сваркой: 4 — форма; б)-д): 5 — изолента.

На рис. 2.9 показано разъемное контактное соединение для трехфазной сети.
