2.5. Электронные лампы

Несмотря на то, что электронные лампы стараются не применять в новых разработках электронной аппаратуры, их можно встретить в используемой в настоящее время аппаратуре. Лампы различаются числом электродов (от 3 до 9) и в

зависимости от этого называются: триод, тетрод, пентод, гексод, гептод, октод.и эннод. Двухэлектродная лампа — диод не имеет управляющих сеток и применяется для выпрямления переменного тока.

Приемно-усилительные лампы имеют обозначения, состоящие из четырех элементов. Первый элемент — напряжение накала катода лампы, округленное до целого числа вольт, второй — буква, показывающая тип лампы. Например, маломощные диоды имеют букву Д, двойные диоды — X, диоды для выпрямления переменного тока — Ц, триоды — С, двойные диоды — Н, тетроды — Э, выходные пентоды — П, маломощные пентоды — Ж. Третий элемент — номер разработки, четвертый — буква, показывающая конструктивное оформление: С — стеклянная лампа с баллоном диаметром более 22,5 мм, П — стеклянная миниатюрная («пальчиковая») с баллоном 19 и 22,5 мм, Р, А, Б, Г — сверхминиатюрные стеклянные лампы и т. д. Отсутствие буквы означает металлический баллон.

Параметры некоторых ламп, применяемых в электронной аппаратуре, приводятся в табл. 2.10.

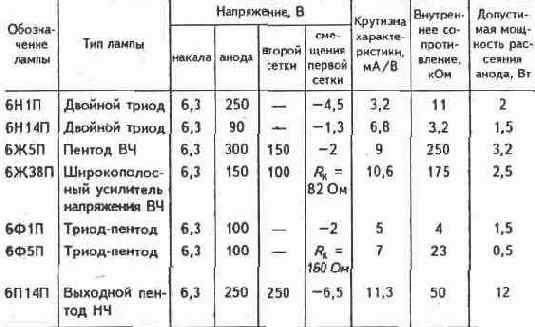

Таблица 2.10 ДАННЫЕ НЕКОТОРЫХ ЭЛЕКТРОННЫХ ЛАМП


Условные обозначения:

Rк— сопротивление в цепи катода ламп;

ВЧ — высокая частота;

НЧ — низкая частота

Крутизна характеристики показывает, на сколько изменяется анодный ток лампы при изменении напряжения управляющей сетки на 1 В.

Внутреннее сопротивление показывает, на сколько вольт надо изменить напряжение на аноде лампы, чтобы ее анодный ток изменился на 1 мА.

Электронные лампы считаются наименее надежными элементами аппаратуры. Внезапные отказы ламп обусловлены перегоранием нити накала, потерей вакуума, обрывами и замыканиями элементов.

Постепенные отказы обусловлены снижением эмиссионной способности катода, величины токов, выходной мощности, ростом сеточных токов.

Надежность ламп зависит от их качества, температуры катода при работе, тока эмиссии катода, напряжения на электродах, от мощностей, рассеиваемых на них, тока управляющей сетки, температуры баллона, микроклимата в месте установки, механических нагрузок.
