Конденсаторы - часть 2


Величина, обратная тангенсу угла потерь, называется добротностью конденсатора.

Сопротивление изоляции и ток утечки характеризуют качество диэлектрика. Наиболее высокое сопротивление изоляции имеют фторопластовые, полистирольные и полипропиленовые конденсаторы, несколько ниже оно у керамических и поликарбонатных.

Для оксидно-электролитических конденсаторов задается ток утечки, значение которого пропорционально емкости и напряжению. Наименьший ток утечки имеют танталовые конденсаторы (от единиц до десятков микроампер), а у алюминиевых конденсаторов он на один-два порядка больше.

Температурный коэффициент емкости (ТКЕ) определяет относительное изменение емкости при изменении температуры конденсатора на 1 С.

Данные некоторых конденсаторов приведены в табл. 2.9.

Большинство отказов конденсаторов происходит из-за пробоя и перекрытия, бывают отказы из-за механических повреждений, уменьшения емкости и сопротивления изоляции.

Выход из строя диэлектрика конденсатора может происходить за счет пробоя в объеме диэлектрика и разряда по его поверхности. Пробой происходит, когда напряженность электрического поля превышает определенное значение для данного диэлектрика — пробивную напряженность, характеризующую электрическую прочность диэлектрика. Для твердых диэлектриков характерны две формы пробоя - электрический и тепловой.

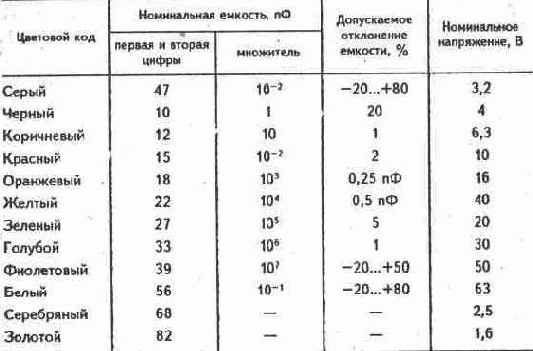

Таблица 2. 9 ДАННЫЕ НЕКОТОРЫХ КОНДЕНСАТОРОВ


* Для ряда промежуточных емкостей.

Окончание табл. 2. 9


В основе электрического пробоя находится ударная ионизация электронами материала диэлектрика, в результате чего

увеличивается количество носителей заряда. Происходит пробои, который может сжечь диэлектрик или прожечь в его объеме канал.

Электрический разряд по поверхности диэлектрика может быть в воздухе над ним или по самой поверхности диэлектрика с образованием дорожек.

Тепловой пробой происходит в результате нарушения теплового равновесия в диэлектрике, когда нагрев диэлектрика при электрической нагрузке превышает отвод тепла. Происходит уменьшение электрического сопротивления, и электрической прочности диэлектрика, что приводит к электрическому пробою.
