Машины постоянного тока - часть 2


Рис. 2.26. Схема генератора независимого возбуждения:

Е — ЭДС генератора, U — напряжение на зажимах генератора, Iа,Iв,Iнагр — токи в цепях якоря, возбуждения и нагрузки, Rнагр — сопротивление нагрузки. грв — сопротивление регулирующего реостата в цепи возбуждения.

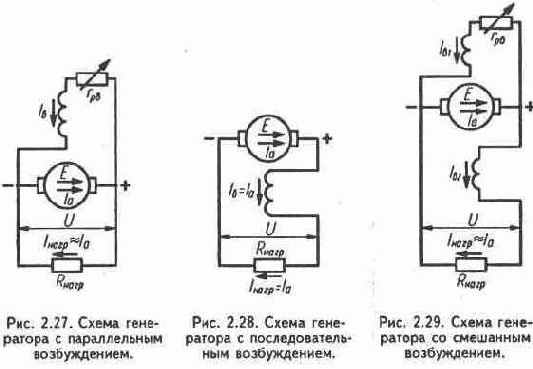

2 — генераторы с параллельным возбуждением, обмотка возбуждения которых присоединяется параллельно обмотке якоря — рис. 2.27;

3 — генераторы с последовательным возбуждением, обмотка возбуждения которых включается последовательно с обмоткой якоря — рис. 2.28;

4 — генераторы со смешанным возбуждением, у которых применяются обмотки параллельная и последовательная — рис. 2.29.


Двигатели постоянного тока

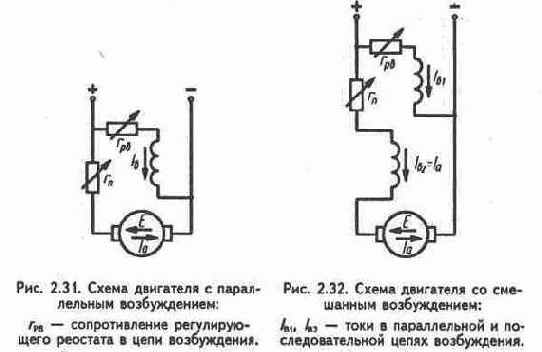

Свойства двигателей, как и генераторов, различаются в зависимости от способа включения обмотки возбуждения. Применяются двигатели с последовательным возбуждением — рис. 2.30, с параллельным возбуждением — рис. 2.31, со смешанным возбуждением — рис. 2.32.

Новым поколением двигателей постоянного тока являются двигатели серии 4П. Они различаются:

1 — по регулировочным свойствам — с нормальным регулированием частоты вращения — до 1 : 5, и с широким регулированием — до 1 : 1000;


Рис. 2.30. Схема двигателя с последовательным возбуждением:

Rп — сопротивление регулирующего реостата цепи последовательного возбуждения.


2 — по типу конструкции:

закрытые со степенью защиты IР44;

защищенные со степенью защиты IР23;

3 — по условиям эксплуатации:

нормальным, соответствующим значениям климатических факторов внешней среды УХЛ4 и в части воздействия механических факторов внешней среды — группе М1;

тяжелым условиям эксплуатации (УХЛЗ и М8), соответствующим работе во вспомогательных механизмах металлургического производства и др.

Для большинства двигателей номинальное напряжение — 110 и 220 В, диапазон частот вращения — 750...4000 об/мин. Разновидности двигателей серии 4П показаны в табл. 2.43. Применяются также двигатели серий 2П и П. Неисправности и отказы двигателей постоянного тока показаны в табл. 2.44.

Микромашины

Примером микромашин могут служить универсальные коллекторные двигатели, которые широко применяются в устройствах автоматики и в бытовых машинах.
