Машины постоянного тока


Схема машины постоянного тока показана на рис. 2.25. Обмотка якоря 2 расположена на роторе и представляет собой замкнутую многофазную обмотку, подключенную к коллектору, состоящему из коллекторных пластин 3, изолированных друг от друга, и щеток А и В. Коллектор связывает обмотку якоря с внешней цепью нагрузки при работе машины генератором или с сетью питания при работе двигателем. Обмотка возбуждения располагается на полюсах статора и присоединяется к независимому источнику постоянного тока или к якорю. Магнитный поток возбуждения Фв этой обмотки неподвижен в пространстве.

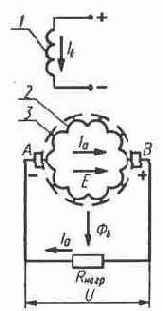

Рис. 2.25. Схема машины постоянного тока:

1 — обмотка возбуждения, 2 — обмотка якоря, 3 — пластины коллектора, А, В — щетки, Фв — магнитный поток возбуждения.

При вращении обмотки якоря в неподвижном магнитном . поле в ней индуцируется ЭДС с частотой

f2=p*n/60

Коллектор осуществляет согласование частоты f2 с частотой сети постоянного тока f1 = 0, т: е. преобразует переменную ЭДС, индуцированную в обмотке якоря, в постоянную ЭДС между щетками А и В коллектора, и во внешней цепи протекает постоянный ток.

При холостом ходе машины магнитный поток создается только обмоткой возбуждения. При работе машины под нагрузкой обмотка якоря создает свой магнитный поток.

Реакция якоря машины постоянного тока — воздействие магнитного поля якоря на магнитное поле машины. В результате реакции якоря магнитное поле машины искажается, что ведет к искрению под щетками. Кроме того, под действием реакции якоря магнитный поток машины при насыщенной магнитной цепи уменьшается, что приводит к уменьшению ЭДС по сравнению с ее значением при холостом ходе.

Для исключения этого явления делают некоторые изменения в конструкции машины, но действенной мерой является применение компенсационной обмотки, которая располагается в пазах главных полюсов и включается последовательно в цепь якоря таким образом, чтобы ее намагничивающая сила была направлена встречно с намагничивающей силой якоря и компенсировала ее действие. Компенсационная обмотка применяется в машинах средней и большой мощности.

Генераторы постоянного тока

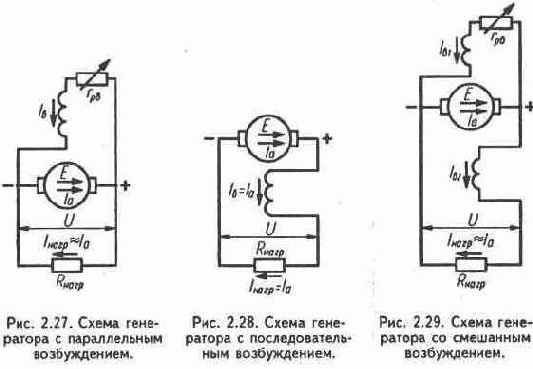

Свойства генераторов зависят от способа питания их обмоток возбуждения, и в зависимости от этого они подразделяются на группы:

1 — генераторы с независимым возбуждением, обмотка возбуждения которых получает питание от независимого источника — рис. 2.26;
