Осветительные установки


Общие сведения

Осветительной установкой называется электроустановка, состоящая из источника света вместе с арматурой и пуско-регулирующей аппаратурой.

Источник света устанавливается в арматуре, имеющей детали его крепления и защиты от внешней среды, защиты глаз человека от прямых лучей света. Совокупность этих деталей составляет светильник. Он имеет также петли крепления его в нужном месте.

Источниками света являются лампы накаливания и люминесцентные лампы различной конструкции.

Параметрами источников света являются номинальное напряжение, номинальная мощность, световой поток.

Электрические лампы накаливания

Принцип действия лампы накаливания основан на свечении спирали в стеклянной колбе, заполненной инертным газом.

Лампы накаливания изготовляются на напряжение от единиц до сотен вольт и на мощности от долей ватта до киловатт.

Параметры некоторых ламп накаливания приведены в табл. 2.47.

Таблица 2.47 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НЕКОТОРЫХ ИСТОЧНИКОВ СВЕТА


Так как температура спирали зависит от напряжения сети, к которой присоединяется лампа, то срок службы лампы в

основном определяется величиной напряжения сети. В сетях, где возможны колебания напряжения, лампы быстро выходят из строя. Более надежными являются лампы на повышенное напряжение до 240 В.

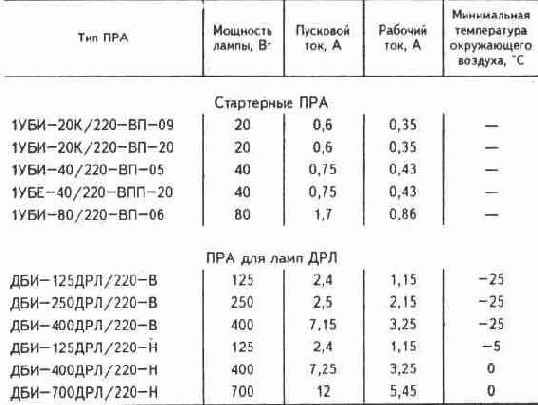

Таблица 2.48 НЕКОТОРЫЕ ПУСКО-РЕГУЛИРУЮЩИЕ АППАРАТЫ ДЛЯ ГАЗОРАЗРЯДНЫХ ЛАМП


На практике может быть превышено и это напряжение, например, при замыкании на корпус оборудования другой фазы, к которой лампа не присоединена. Так как лампа присоединяется к фазному и нулевому проводу, связанному с корпусом оборудования, то она оказывается включенной кратковременно на две фазы, что приводит ее к перегоранию.

Так же отрицательно действуют плохие зажимы и контакты в цепи лампы, которые приводят к колебаниям тока в лампе. Отрицательно действуют на лампы всякие перенапряжения в сети, частые включения и отключения самих ламп.

Неисправности осветительных установок с лампами накаливания приведены в табл. 2.49.

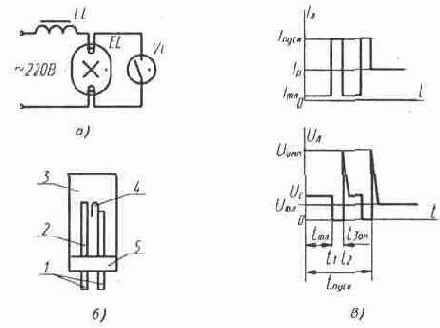

Принцип действия ЛЛНД основан на дуговом разряде в

парах ртути низкого давления.
