Транзисторы - часть 2


Коэффициент передачи означает отношение величины сигнала на выходе к величине сигнала на входе, он называется также коэффициентом усиления. .

Из частотных параметров отметим:

fh21 — предельная частота коэффициента передачи тока:

частота, на которой модуль коэффициента передачи тока h21э. уменьшается на 3 дБ;

fгр — граничная частота коэффициента передачи тока в схеме с общим эмиттером: частота, на которой h21э равен 1.

Статические параметры транзистора — параметры, определяемые при постоянном напряжении на всех его электродах.

Параметры некоторых биполярных транзисторов приведены в табл. 2.16.

Таблица 2. 16 ДАННЫЕ НЕКОТОРЫХ ТРАНЗИСТОРОВ


Схемы включения транзисторов разделяются в зависимости от того, какой электрод транзистора является общим относительно входного и выходного переменных напряжений. В соответствии с этим схемы называются схемами с общим эмиттером — ОЭ, общей базой — ОБ, общим коллектором — ОК Схема ОЭ является более распространенной, так как дает наибольшее усиление по мощности. Данные схемы включения транзисторов приведены на рис. 2. 3.

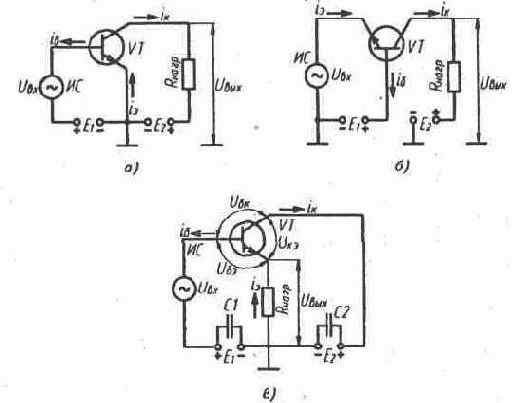

Рис. 2. 3. Схемы включения транзисторов

а.) с общим эмиттером; б) с общей базой; в) с общим коллектором. ИС — источник сигнала, подаваемого на вход транзистора, Uвх, Uвых — входное и выходное напряжения сигнала, Uбэ, Uбк, Uкэ — напряжения между базой и эмиттером, базой коллектором, коллектором и эмиттером, iб,iэ,iк- токи базы, эмиттера и коллектора, E1, Е2 — источники питания, С1, С2, — конденсаторы большой емкости, сопротивление которых для переменного сигнала является малым и через которые коллектор по переменному току замкнут, являясь в схеме общим.
