Транзисторы


Транзисторами называются полупроводниковые приборы на основе кристалла с двумя р-n переходами и служащие для усиления электрических сигналов. В структуре транзистора возможно количество переходов, отличное от двух. Транзисторы с двумя р-п переходами называются биполярными, так как их работа основана на использовании зарядов обоих знаков.

Полевой транзистор — полупроводниковый прибор, усилительные свойства которого обусловлены потоком основных носителей, протекающим через проводящий канал, и управляемый электрическим полем. В полевом транзисторе используются заряды одного знака.

В кристалле полупроводника транзистора созданы три области электропроводности с порядком чередования р-n-р или n-р-n.

Средняя область кристалла транзистора называется базой, крайние области — эмиттером и коллектором. Переходы

между базой и эмиттером и базой и коллектором называются соответственно эмиттерным и коллекторным.

Для обозначения величин, относящихся к базе, эмиттеру и коллектору, применяют буквы б, э, к.

На изображении транзистора стрелка указывает условное направление тока в эмиттере от плюса к минусу.

В зависимости от напряжений на переходах транзистора он может работать в трех режимах.

Активный режим Получается при напряжениях прямом на эмиттерном и обратном на коллекторном переходах.

Режим отсечки или запирания — напряжения на обоих переходах обратные.

Режим насыщения — напряжения на обоих переходах прямые.

Основным является активный режим.

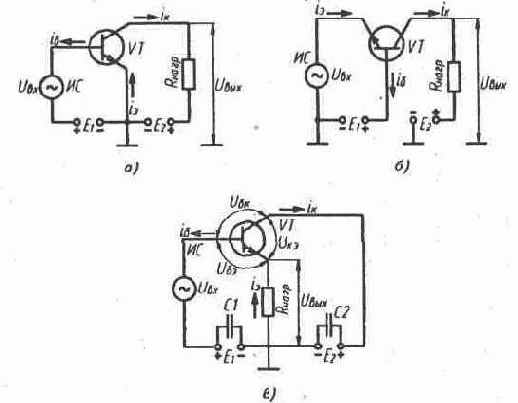

В схеме с транзистором образуются две цепи — входная и выходная. Во входную цепь включается управляющий сигнал, который должен быть усилен, а в выходную — нагрузка, на которой выделяется усиленный сигнал.

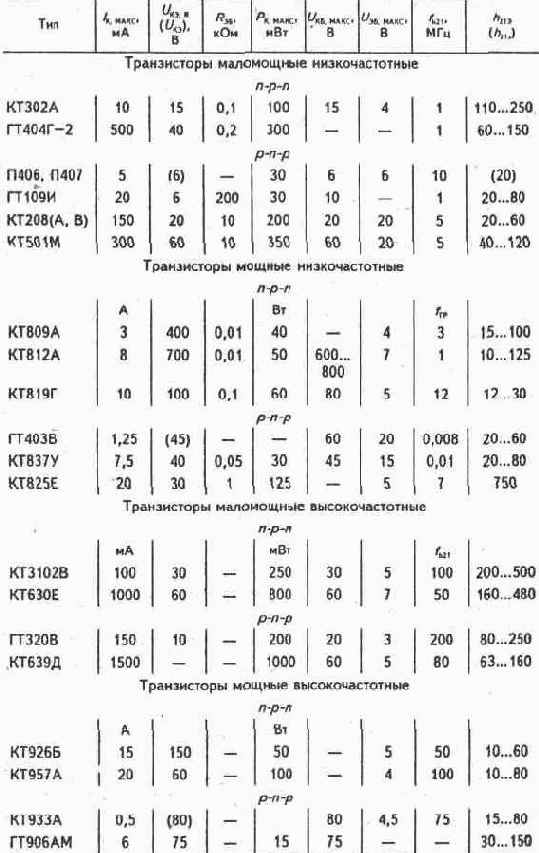

Предельно допустимые параметры при работе транзистора:

I к. макс — постоянный ток коллектора;

Pк, макс — постоянная рассеиваемая мощность коллектора;

Uкэ — постоянное напряжение коллектор—эмиттер;

Uкэ, R — то же при определенном сопротивлении в цепи база—эмиттер,

Uкб, макс — постоянное напряжение коллектор—база;

Uэб, макс — постоянное напряжение эмиттер—база;

h21э — коэффициент передачи тока в режиме большого сигнала в схеме с общим эмиттером;

h21э — коэффициент передачи тока в режиме малого сигнала в схеме с общим эмиттером.
