Что представляет собой светильник?


Основными конструктивными элементами светильников являются: устройство крепления светильника, источник света, устройство подведения электрического напряжения (патрон), отражатель, рассеиватель.

Промышленностью выпускаются светильники для различных источников света: ламп накаливания, газоразрядных ламп, люминесцентных трубчатых ламп и др. Светильники для газоразрядных ламп (низкого и высокого давления) комплектуются пускорегулирующей аппаратурой (ПРА).

По способу крепления светильники подразделяются на подвесные, потолочные, встроенные в потолок, настенные, напольные (торшеры), настольные и др.

Установка светильников в помещении производится в зависимости от условий окружающей среды. Для предохранения источника света от воздействий окружающей среды светильники выполняются различного исполнения по степени защиты.

По степени защиты от взрыва светильники бывают взрывобезопасные (В) и повышенной надежности против взрыва (Н).

По назначению светильники различают: для производственных помещений, для общественных зданий, для наружного освещения, для бытовых помещений.

В соответствии с ГОСТ 13677-82 каждому светильнику присваивается шифр (условное обозначение). Структура обозначения следующая:


где 1—буква, обозначающая источник света (Н— лампа накаливания общего назначения. И—кварцевые галогенные лампы накаливания, Л—прямые трубчатые люминесцентные лампы, Ф—фигурные люминесцентные лампы, Р—ртутные лампы типа ДРЛ, Г—ртутные лампы типа ДРИ, Ж—натриевые лампы. Б—бактерицидные лампы, К—ксеноновые трубчатые лампы и т. д.); 2—буква, обозначающая способ установки светильника (С—подвесные, П—потолочные, Б—настенные, Т—напольные и венчающие, В—встраиваемые, К—консольные, Р—ручные сетевые, Ф—ручные аккумуляторные и т. д.); 3—буква, обозначающая основные назначения светильников (П—для промышленных предприятий, Р—для рудников и шахт, О—для общественных зданий. Б—для жилых (бытовых) помещений. У—для наружного освещения); 4—двухзначное число (01—99), обозначающее номер серии; 5—цифра (цифры), обозначающая количество ламп в светильнике; б—цифры, обозначающие мощность ламп, Вт; 7—цифры (000— 999), обозначающие номер модификации; 8—буква и цифра, обозначающие климатическое исполнение (У—для районов с умеренным климатом,Т—для районов с тропическим климатом и т.д.) и категорию размещения светильников (1—на открытом воздухе, 2—под навесом и другими полуоткрытыми сооружениями, 3—в закрытых неотапливаемых помещениях, 4—в закрытых отапливаемых помещениях).

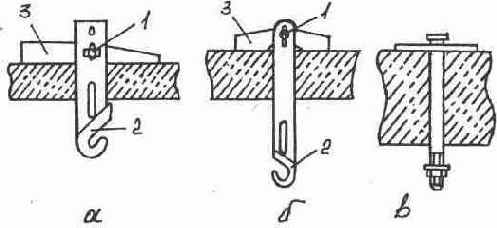

Каждая серия объединяет светильники, имеющие конструктивные особенности, определяемые примененным материалом и формой рассеивающих и экранирующих элементов, характером обслуживания, способом подвески (на трубу, на крюк, на трос и т.д), способом присоединения к питающей сети (через штепсельный разъем, клеммник или непосредственно к проводке).
