Kак устроена стиральная машина?


Промышленность выпускает стиральные машины следующих трех основных типов: СМР — с ручным отжимом; стирка и полоскание механизированы, отжим при помощи двух покрытых резиной валиков; СМП — полуавтоматические, с автоматическим устройством для регулирования времени стирки; стирка, полоскание, отжим, откачка и перекачка жидкости механизированы; СМА — автоматические, у которых стирка, полоскание, отжим, откачка и перекачка жидкости механизированы и автоматизированы.

Как устроены стиральные машины типа СМР? Общий вид и разрез стиральной типа СМР показаны на рисунке 21. На дне стирального бака 2 размещен дисковый активатор 21. На одном валу с активатором внутри корпуса 7 расположен центробежный насос, откачивающий жидкость из бака. Жидкость через сливное отверстие в дне бака, закрытое съемной решеткой 13, поступает по шлангу 10 в насос и через сливной шланг 9,. выведенный из корпуса машины, сливается при стирке снова в бак, обеспечивая тем самым циркуляцию стирающей жидкости. После окончания стирки жидкость по сливному шлангу выводится из машины.

Активатор и насос приводятся в движение асинхронным электродвигателем 19 посредством клиноременной передачи. Электродвигатель установлен на наклонной раме 18, продольные пазы которой позволяют перемещать двигатель и тем самым регулировать натяжение приводного ремня.

Отжимное устройство с двумя валиками 5 и 6, покрытыми резиной, монтируют в кронштейнах

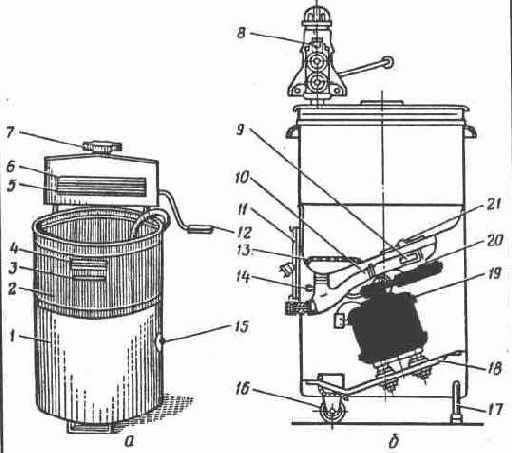

Рис. 21. Стиральная машина типа СМР: а - общий вид; б -разрез; 1 — корпус; 2 — стиральный бак; 3 — отметка уровня заполнения бака; 4 — ручка для переноса машины; 5 и 6 — валики отжимного устройства; 7 —регулировочный винт; 8 — пружина; 9 и 10 — сливной и соединительный шланги; 11 — скоба для намотки электрошнура; 12 — рукоятка отжимного устройства; 13 — решетка; 14 — шнур; 15 — реле; 16 — ролик; 17 — скоба для удержания машины при отжиме; 18 — рама; 19 — электродвигатель; 20 — насос; 21 — активатор

корпуса машины и закрепляют стопорными винтами. Плоская пружина 8 прижимает верхний валик к нижнему.
