Как включить трехфазный электродвигатель в однофазную сеть?


Наиболее распространенные схемы включения с использованием конденсаторов показаны на рис. 6.

Напряжение сети подводят к началам двух фаз. К началу третьей фазы и одному из сетевых зажимов присоединяют рабочий конденсатор Ср и отключаемый (пусковой) Сп, применяемый для увеличения пускового момента.

Если пуск двигателя происходит без нагрузки, то конденсатор Сп не используется. После пуска двигателя пусковой конденсатор отключают.

Изменяют направление вращения (реверсирование) путем переключения сетевого провода с одного зажима конденсатора на другой.

Рабочая емкость пропорциональна мощности двигателя (номинальному току) и обратно пропорциональна напряжению.

Для схемы рис. 6, а

Ср = 2800*Iном/U

Для схемы рис. 6, б

Ср = 4800* Iном/U

где Ср — рабочая емкость для номинальной нагрузки, мкФ;

Iном — номинальный ток, А;

U — напряжение однофазной сети, В.

За номинальные ток и напряжение принимают

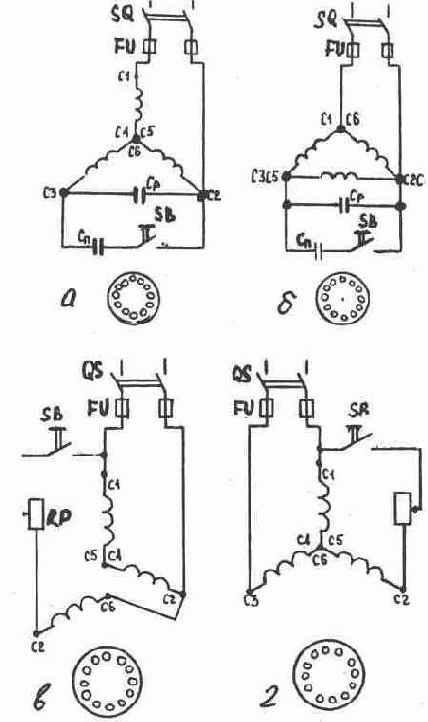

Рис. 6. Схемы включения трехфазного электродвигателя в однофазную сеть: а — при помощи конденсаторов при включении электродвигателя в звезду; б — при помощи конденсаторов при включении электродвигателя в треугольник; впри помощи активного сопротивления при включении электродвигателя в треугольник; г — при помощи активного сопротивления при включении электродвигателя в звезду; QS — включающее устройство (рубильник); FU — предохранители; SB — пусковая кнопка; Ср, Сп — соответственно рабочий и пусковой конденсаторы

фазные значения величин, указанных в паспорте электродвигателей.

В качестве рабочих могут применяться конденсаторы типов КБГ-МН (конденсатор бумажный, герметический, в металлическом корпусе, нормальный), БГТ (бумажный, герметический, термостойкий), МБГЧ (металлобумажный, герметический, частотный).

При определении пусковой емкости исходят из пускового момента. Если пуск двигателя происходит без нагрузки, пусковой емкости не требуется. Чтобы получить пусковой момент, близкий к номинальному, достаточно иметь пусковую емкость, определяемую соотношением Сп = (2, 5 - 3) Ср.

Отключаемые (пусковые) конденсаторы работают несколько секунд при включении, поэтому используют более дешевые электролитические конденсаторы типа ЭП.

Напряжение конденсатора для приведенных схем

Uк = Uc,

где Uк — напряжение на конденсаторе при номинальной нагрузке, В; Uc — напряжение сети, В.

При работе двигателя с недогрузкой Uк= 1, 15 Uc.

Номинальное напряжение конденсаторов типов КБГ-МН и БГТ дается для работы на постоянном токе.
