Как высушить изоляцию обмоток?


Сопротивление изоляции обмотки статора между фазами и между фазами и корпусом, измеренное мегаомметром, должно быть не менее 0, 5 МОм. В случае значительного снижения сопротивления изоляции обмотки двигателя ее нужно подсушить внешним нагревом, методом потерь в стали или током короткого замыкания. Внешний нагрев применяют в том случае, если машина сильно отсырела. Для этого изоляцию обмоток обдувают горячим воздухом (рис. 5, а), используя воздуходувки с калориферами, лампы накаливания и нагревательные сопротивления. Мощность нагревательных элементов 3—10 кВт. Одновременно можно пропускать через обмотки ток. Величину тока при этом поддерживают в пределах 0, 4 — 0, 7 номинального тока электродвигателя. Для быстроходных двигателей (выше 1000 об/мин) берут нижние пределы тока, а для тихоходных (ниже 1000 об/мин) — более высокие значения тока.

Необходимое количество воздуха в минуту должно быть равно полуторному объему камеры, в которой сушат электродвигатель. Мощность нагревательного элемента в киловаттах должна быть численно равна объему камеры в кубических метрах. Если объем камеры для сушки двигателя равен 8м^3, то объем горячего воздуха, который надо пропускать в одну минуту через эту камеру, должен составлять 12 м^3, а мощность электронагревательного элемента — 8 кВт.

Для сушки изоляции обмоток током короткого замыкания (рис. 5, б) обмотки отдельных фаз замыкают накоротко и подают к ним пониженное

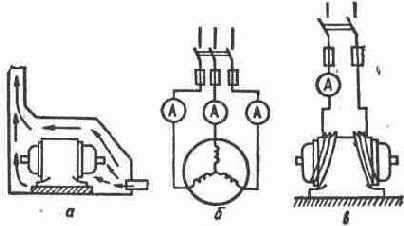

Рис. 5. Сушка изоляции электродвигателей: а —в камере с использованием воздуходувки; б —током короткого замыкания; в—при помощи специальной намагничивающей обмотки

напряжение. Источником напряжения при этом обычно служат сварочные трансформаторы.

Сверху электродвигатель покрывают теплоизолирующим материалом. Ток в обмотках статора доводят до 50% от номинального и поддерживают его на этом уровне 2 — 3 ч. В течение последующих 3 ч (с интервалами в 20 — 30 мин) ток доводят до 90% номинального. В первые 3 — 5 ч температура обмоток не должна превышать 40 —50°С, после 8 — 10 ч сушки — 60 — 70°С.
