Какие электрифицированные машины используют в кормоприготовлении для подсобного хозяйства? - часть 3


В комплект входит приемное устройство с обратным клапаном. Корпус насоса разъемный. При разборке насоса для осмотра или ремонта рабочего колеса всасывающий трубопровод демонтировать не нужно. Электродвигатель к насосу крепят болтами с пружинными шайбами. Вал, выходящий из насоса, уплотнен сальником, состоящим из двух резиновых манжет, вставки между ними, двух шайб и стягивающей гайки. Для гидравлического уплотнения в сальник подается вода из напорной полости через специальный канал в крышке насоса. Кожух защищает двигатель от попадания воды сверху.

Рабочее колесо насоса состоит из двух склепанных между собой дисков — верхнего и нижнего. Верхний диск снабжен лопатками, нижний придает рабочему колесу требуемую жесткость. Рабочее колесо закреплено на валу электродвигателя.

Чтобы удержать воду в насосе и во всасывающем трубопроводе, предусмотрено приемное устройство с фильтром и обратным клапаном, соединенное резьбой с концом всасывающей трубы. Приемное устройство устанавливают вертикально, так как обратный клапан закрывается под действи-

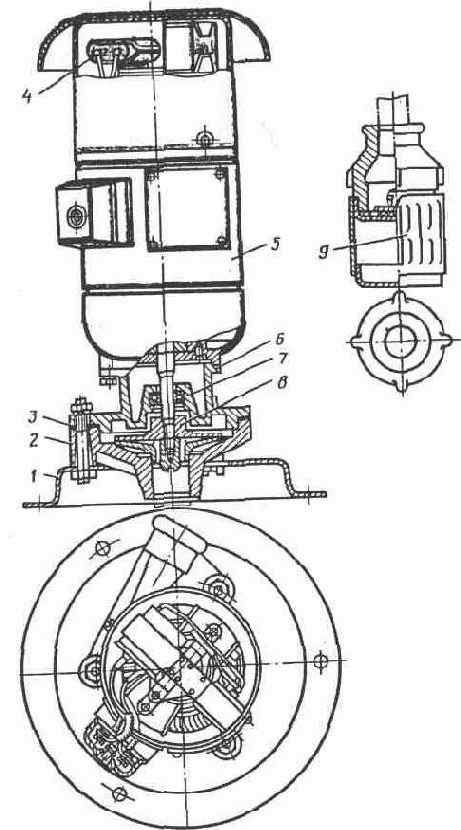

Рис. 22. Электронасос «Кама»:

1 - подставка; 2 - основание корпуса; 3 - прокладка; 4 - помеха- подавляющее устройство; 5 - электродвигатель; 6 - крышка насоса; 7 - сальник; 8 - рабочее колесо; 9 - приемное устройство

ем собственного веса. При работе насоса вода выбрасывается рабочим колесом через нагнетательное отверстие в напорный трубопровод. Часть воды перетекает обратно во всасывающий патрубок через зазоры между выступами рабочего колеса и расточками в крышке и корпусе насоса. Эти зазоры не должны быть больше 0,15 мм.

Сельские жители используют два типа этих насосов: «Кама-3» и «Кама-5». У них одинаковые габариты (диаметр 200 и высота 300 м) и масса (5,3 кг). Насосы рассчитаны на напор 17 м. У насоса «Кама-3» максимальная высота всасывания 6 м и подача 1,5 м^3/ч, у насоса «Кама-5» высота всасывания 7 м и подача 1,3—1,5 м^3/ч.

Принцип действия объемно-инерционных насосов с электромагнитным вибрационным приводом основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику.
