Какие электрические аппараты применяют - часть 8


Прибор располагают около измеряемого заземления. Стержни, образующие вспомогательный заземлитель R5 и потенциальный электрод R3(«Зонд»), устанавливают на расстояниях, данных на рисунке.

Длина стержней в грунте должна составлять не менее 500 мм, обычно 1-1,5 м. Вспомогательный заземлитель и зонд выполняют в виде металлического стержня или трубы диаметром не менее 10 мм.

При испытании заземляющих устройств с сопротивлением растеканию не менее 10 Ом сопротивления вспомогательного заземлителя прини-

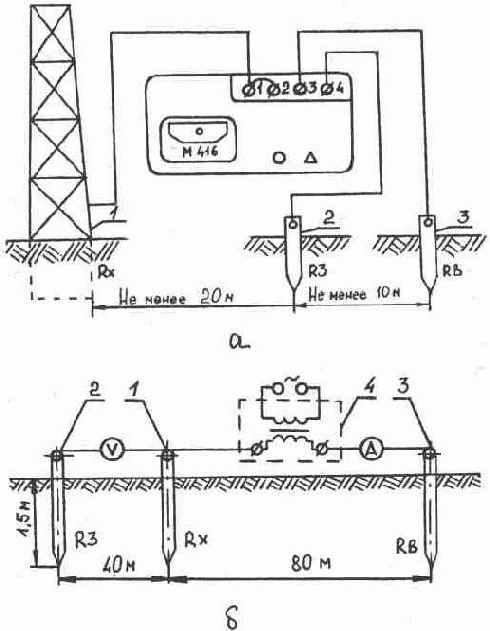

Рис.44. Измерение сопротивления заземления: а—с помощью измерителя заземлений типа М416; б—по методу амперметра и вольтметра; 1 — заземлитель, сопротивление которого неизвестно; 2 — заземлитель зонда; 3 — вспомогательный заземлитель; 4 — сварочный трансформатор; V — вольтметр на 5—10 В;

А — амперметр на 2,5 — 5 А

мают не более 250 Ом. Если сопротивление растеканию заземляющего устройства находится в пределах 100—1000 Ом, сопротивление вспомогательного электрода должно быть не более 500—1000 Ом. Сопротивление зонда рекомендуется для всех случаев измерений не более 1000 Ом. При грунтах с высоким удельным сопротивлением измерения будут приближенными.

Для повышения точности измерения уменьшают сопротивление вспомогательных заземлите-лей увлажнением вокруг них почвы и увеличением их количества.

Дополнительные стержни забивают на расстоянии не менее 2—3 м друг от друга. Все стержни, образующие контур зонда или вспомогательного заземлителя, соединяют между собой электрически. Измерение проводят по схеме, приведенной на рисунке.

Порядок измерения следующий. Переключатель прибора устанавливают в положение «х1» (умножить на один). Нажимают кнопку и, вращая ручку прибора «Реохорд», добиваются максимального приближения стрелки индикатора к нулю. Результат измерения отсчитывают по шкале реохорда. Если измеряемое сопротивление окажется больше 10 Ом, переключатель устанавливают в одно из положений х5, х20 или х100 и проделывают операции, указанные выше. Результат измерения находят как произведение показания шкалы реохорда на множитель.

При отсутствии специальных приборов сопротивление заземляющего контура можно измерить методом амперметра-вольтметра (рис.44,б).
