4.1. Системы с изолированной и заземленной нейтралью источника напряжения или трансформатора и опасность при касании человеком токоведущей части

Электроустановки могут входить в системы с глухозаземленной или изолированной нейтралью генератора или трансформатора. Нейтраль представляет собой общую точку соединенных обмоток генератора или трансформатора, потенциал которой в нормальных условиях нагрузки равен нулю, поэтому она также называется нулевой точкой.

Глухозаземленная нейтраль получается тогда, когда она соединяется с землей системой проводников и электродов, находящихся в земле около места установки генератора или трансформатора. От нейтрали идет провод, называемый нулевым, который соединяется с корпусом каждого приемника энергии. Системы с глухозаземленной нейтралью применяются для питания большинства производственных и бытовых электроприемников.

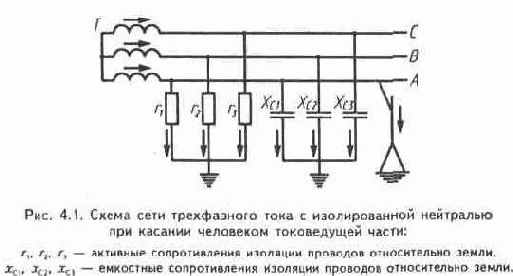

В системах с изолированной нейтралью нулевая точка не заземляется. На рис. 4.1 представлена схема сети трехфазного тока с изолированной нейтралью при касании человеком фазного провода. Изоляция каждого провода не является идеальной и имеет утечку на землю с сопротивлениями r1,r2,r3 и емкость относительно земли с емкостными сопротивлениями xc1,xc2,xc3. Эти сопротивления можно представить в виде звезд с нейтральными точками, замкнутыми на землю, и они также составляют полные сопротивления фаз сети, которым соответствуют полные проводимости. Проводимости создают замкнутые через землю цепи, связывающие между собой провода сети. Сопротивление тела человека частично замещает сопротивление фазы, которой он касается, в случае рис. 4.1 — r1 и xc1 и через тело человека проходит ток, нарушающий симметрию сопротивлений утечек и емкостей.

Представим фазные напряжения в виде звезды с лучами ОА, OВ, ОС, тогда линейные напряжения образуют треугольник со сторонами АВ, ВС, СА, соответствующими линейным напряжениям (рис. 4.2, а).



Рис. 4.2. Векторные диаграммы напряжений сети трехфазного тока с изолированной нейтралью:

а) активные и емкостные сопротивления проводов сети одинаковы; б) ухудшение сопротивления изоляции фазы А; в) замыкание на землю фазы А.

При равенстве r1=r2=r3 и хc1= хc2= хc3 равны по величине и фазные напряжения (рис. 4.2, а).
