Способы защиты от поражения электрическим током - часть 2


Заземлитель имеет характеристики, обусловленные стеканием по нему тока в землю. К характеристикам заземлителя относятся:

напряжение на заземлителе;


изменение потенциалов точек в земле вокруг заземлителя в зависимости от их расстояния от заземлителя в зоне растекания тока — вид потенциальной кривой;

вид линий равного потенциала — эквипотенциальных линий на поверхности земли;

сопротивление заземляющего устройства;

напряжения прикосновения и шага.

На рис. 4.8 показана схема простого заземлителя в виде стержня или трубы, забиваемых в землю и вид потенциальных кривых и эквипотенциальных линий.


При расстоянии менее 40 м между одиночными заземлителями в групповом заземлителе их зоны растекания накладываются друг на друга, и получается одна зона растекания группового заземлителя, которой соответствует своя потенциальная кривая.

Напряжение прикосновения

Напряжением прикосновения называется напряжение на корпусе электрооборудования с поврежденной изоляцией, к которому может прикоснуться человек. Это напряжение зависит от состояния заземления, расстояния между человеком и заземлителем, сопротивления основания, на котором стоит человек.

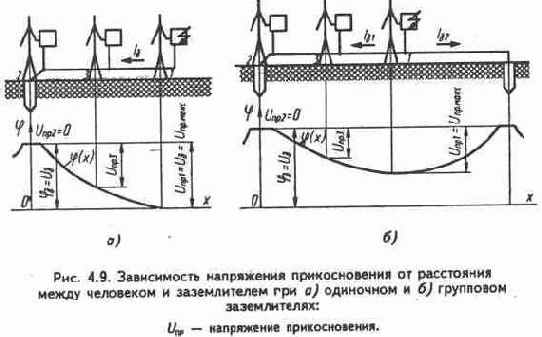

На рис. 4.9, о показано влияние положения человека относительно заземлителя при одиночном заземлителе на величину напряжения прикосновения. Напряжение прикосновения максимально в положении 1 человека, когда он стоит в зоне нулевого потенциала и касается заземленного оборудования;

равняется нулю в положении 2, когда человек стоит на заземлителе или его проекции на поверхность земли, в некотором промежуточном положении человека напряжение прикосновения имеет промежуточное значение, которое меняется от О до Uз.


На рис. 4.9, б показана зависимость напряжения прикосновения от положения человека при групповом заземлителе. В

этом случае Uпp имеет наибольшее значение в положении 1 человека, когда он находится между электродами заземлителя, наименьшее значение в положении 2, когда он стоит на заземлителе или его проекции на поверхность земли, в любом промежуточном положении Uпр изменяется от 6 до максимального значения.

При одиночном и групповом заземлителях напряжение прикосновения
