Способы защиты от поражения электрическим током - часть 5

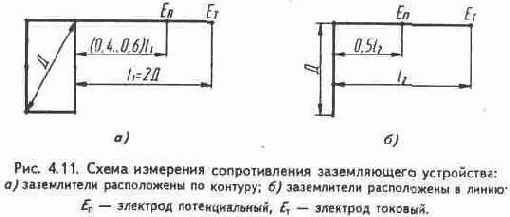

При измерении сопротивления сложного контура (рис. 4.11, о), имеющего наибольшую диагональ Д, токовый электрод располагают на расстоянии l1 = 2Д от края данного контура, а потенциальный электрод En — поочередно на расстояниях 0,4, 0,6, 0,5l фиксируя показания прибора. Если сопротивления, полученные при установке Еп на расстояниях, 0,4 и 0,6l1 отличаются не более 10%, то принимают значение сопротивления, полученное в положении потенциального электрода на расстоянии 0,5l1 а если различие больше 10%, то или повторяют измерения при увеличении расстояния до Ет в 1.5...2 раза, или производят измерения при изменении направления токового электрода.


Для вертикальных электродов, расположенных в ряд и соединенных полосой или для заземлителя, состоящего из полосы, длину полосы принимают за величину Д.

Токовый электрод (рис. 4.11, б) располагают на расстоянии от края испытываемого заземлителя:

при Д > 40 м l2 = 2Д, при 10 м < Д <= 40 м l2 > 80 м,

при Д<= 10 м l2 = 40 м.

Потенциальный электрод располагается на расстоянии 0,54. Измерение сопротивления заземления производится, когда оно имеет наибольшие значения: для северных районов и средней полосы — зимой при наибольшем промерзании почвы, для южных районов — когда почва наиболее сухая.

Во время приемо-сдаточных испытаний измеренные значения сопротивлении умножают на коэффициент сезонности, который берется из таблицы.

Зануление

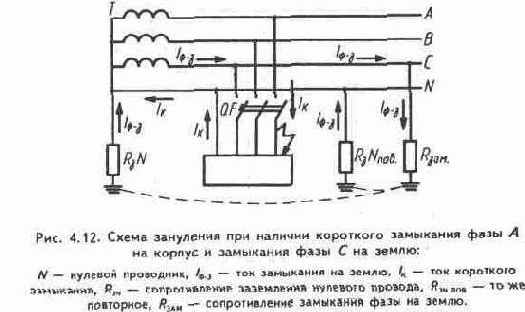

Зануление (рис. 4.12) предусматривает глухое заземление нейтрали источника или трансформатора трехфазного тока, одного вывода источника однофазного тока, наличие нулевого провода и его повторного заземления.


Заземление нейтрали источника тока имеет целью понизить напряжение на корпусах оборудования и на нулевом проводе, с которым эти корпуса соединены, до безопасного значения при замыкании фазного проводника на землю, при этом создается путь для тока Iф-з (рис. 4.12).

Нулевой защитный проводник предназначен для увеличения тока короткого замыкания lk c целью воздействия этого тока на защиту.
