Дистанционные остановка и обратный ход электросчетчика

Дистанционные остановка и обратный ход электросчетчика - часть 18


Это нужно учитывать, чтобы не вывести из строя электропроводку.

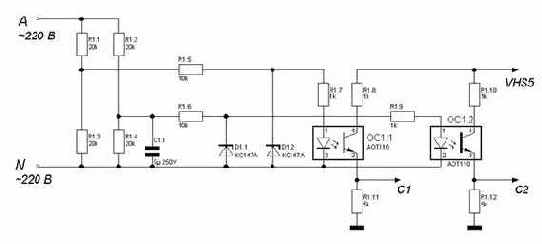

Рис.1. Интегратор

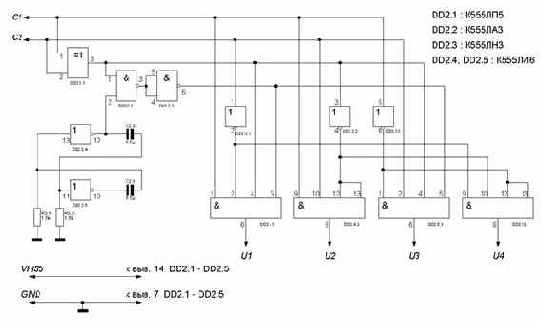

Рис.2. Система управления

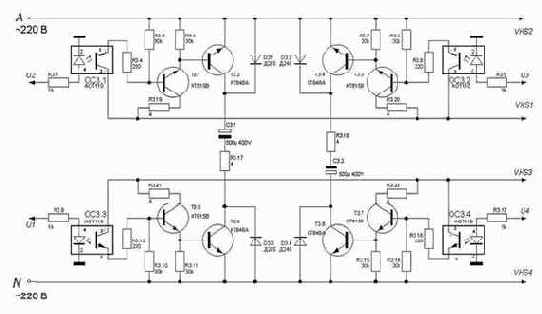

Рис.3. Рекуператор

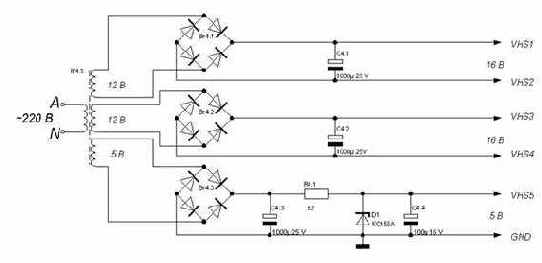

Рис.4. Блок питания





8. При помощи такой вот схемы можно включить камин в розетку совершенно незаметно для счетчика :) . Скажу прямо, можно подключить любой электрический прибор не требовательный к форме питающего напряжения.

Как работает эта схема? После включения питания сетевое напряжение поступает одновременно на диоды VD1 и первичную обмотку трансформатора Т1. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи эмиттер-коллектор VT1. Если полярность сетевого напряжения положительная, ток протекает по цепи коллектор-эмиттер VT1. Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Управляющее напряжение формируется генератором на логических элементах (микросхема К155ЛА3). Частота генератора - 2кГц, скважность - 50% . Таким макаром наш камин превратился в высокочастотную (с точки зрения счетчика) нагрузку, а это ему ой как не нравится...

Останется только в нужный момент открывать транзистор и счетчик начнет крутится куда надо.

 Параллельно нагрузке можно включить конденсатор ( на схеме показан как С1) - это улучшит форму напряжения подаваемого на нагрузку. Емкость придется подбирать экспериментально, рекомендую использовать бумажные конденсаторы. Можно применить более мощный транзистор.

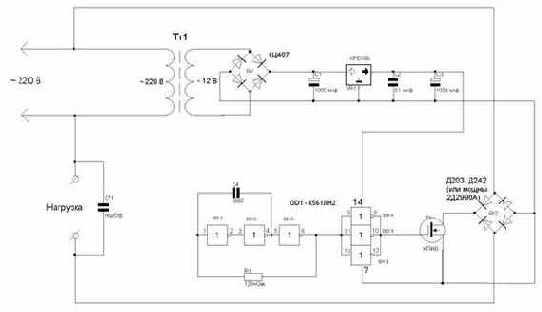

Принципиальная схема.


От автора :

Два более менее раскрученных, похожих по содержанию как братья близнецы сайта –POZITRON.RU и  MEGAFAZA.RU, пытаются срубить на данной теме побольше бабок. Для этого используется накопленный опыт работы в энергосбыте и приобретается новая информация. Как говориться: «Бог им судья». А воруют электроэнергию очень многие, о чём говорят потери электроэнергии в   сетях 0,4 кВ (доходят до 50% и более). Это по причине безнаказанности и возможности в случае чего договориться.
