Дистанционные остановка и обратный ход электросчетчика

Дистанционные остановка и обратный ход электросчетчика - часть 5

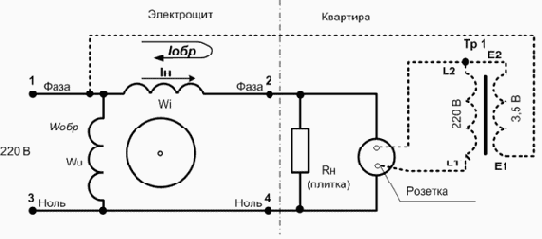

3.2. Для отмотки трёхфазного счётчика, делается разрыв фазы перед счётчиком или подключение под напряжением , берётся трансформатор (на подобии выше указанного) и обмотка низкого напряжения включается в  разрыв или вешаеться на фазу до счётчика и эту же фазу после счётчика ,а остальное дело техники. Главное не забыть запитать катушку напряжения если сделан разрыв . Этот способ можно применить и для однофазного счётчика, когда он подключен правильно. Но нужен источник напряжения для питания понижающего трансформатора и катушки напряжения счётчика  ( это, например второй трёхфазный ввод в здание или скооперироваться с соседом и  т.д.)-это если делать разрыв, а в другом случае просто подключаете низковольтную обмотку до и после счётчика фазного провода .  Аналогично , можно пропускать через обмотку и постоянный ток, как рассмотрено выше.

Вариации с трансформатором - это способ №2 от Pozitron.ru.

4.Для безучётного пользования одной фазой трёхфазного счётчика прямого включения необходимо отключить искусственную нулевую точку, создаваемую катушками напряжения, от заземления (заземляющей клеммы шкафа учёта). Теперь с симметричной системой созданной катушками (посмотрите на схему подключения счётчика) мы можем делать что угодно, т.е. подключая параллельно катушкам ёмкостную, индуктивную или активную нагрузку сдвигаем нейтраль куда нам угодно (вспомните треугольник напряжений в симметричной и несимметричной трехфазной системах без нулевого провода). В частности, соединив нулевую точку с фазой мы получаем ноль вольт на катушке напряжения данной фазы и как следствие безучётное потребление по одной фазе. Недостатки: необходим доступ к выводу искусственной нулевой точки катушек напряжения  и опасность сгорания двух других катушек напряжения, которые оказались под линейным напряжением 380В, хотя Вам за это ничего не будет и можно применить как способ кремации катушек . Но есть и другие варианты использования несимметрии напряжений на катушках напряжения, например ,включить диод соответствующего напряжения в фазу …  Как оформить данный способ  я описывать не хочу, это зависит от Вашей фантазии.
