Дистанционные остановка и обратный ход электросчетчика



Дистанционные остановка и обратный ход электросчетчика - часть 7


Итак, к примеру: Потребили 2 кВт, счетчик учел 0.5 Вт, отдали в идеале 2 кВт, счетчик учел -2 кВт.  Результат периода - индукционный счетчик крутится назад со скоростью -1.5 кВт, а электронный стоит до 1.5 кВт

рис. 1  Диаграмма сигналов.

Назначение элементов схемы:

VD1-4, DA-1 на Рис 2.  питание микросхемы.

VD5,6, R5,6,7 на Рис 2. формирователь импульсов синхронно сети 50 Гц.

VD 2, R 5 на Рис 3. выпрямитель, питание модуля.

VD3, C1 на Рис 3 стабилизатор.

VT1 на Рис 3 ключевой элемент.

Частота импульсов  f = 1.0…3.0 kHz.

VHS 3-4 выход формирователя импульсов.

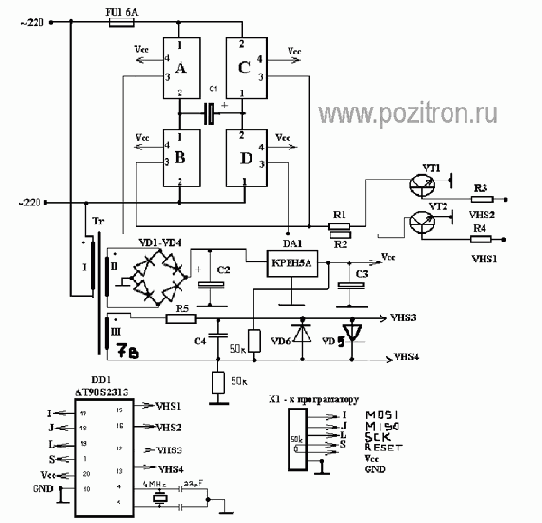

Общая схема:  Рис. 2.

Детали: VD1-4 - диодная сборка  КЦ 402Б; VD5, VD6- Д226. Или аналоги 1N4007

С1-20..40мкф х 400 в (можно использовать как электролит так и не электролит)

; С2,С3-47мкф 12в; С4-22рF.

DA1-78LO5 или  КРЕН5А (5в) или   LM7805 .

VT1, VT2-КТ315.

R1, R2, R3 ,R4-1.1ком; R5-1ком. Все 0.5ватт

Тр-р 1-220в, III-7в, II-12в. маломощный

Кварц - 4MHz.

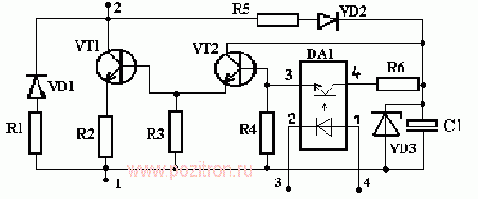

Модули А, В, С, D идентичные и собираются по следующей схеме:

Рис. 3.

Детали: VD1-Д243, VD2 - Д226; VD3-КС156А.

С1-20мкф. 12в

DA1 - PC120 (оптрон).

VT1- КТ809 (400в, 3А) на радиаторе (для всех вместе) 100х150х50мм

VT2- КТ315

R1-10ком, 0.5ватт

R2-5.1 Ом (многоваттное примерно 10ватт),

 R3, R4, -30ком; R5-20ком, R6-1.1ком . 0.5ватт

Остальные сопротивления 1 Вт.



Микросхема D1 является простым микроконтроллером, который работает по программе,  записываемой в  ее память (в соответствие с графиком включения ключей Рис. 1) Программирование осуществляется через разъем X1.

Прошивка настроена на импульсы 2кГц и скважность 50\50.

Эти параметры можно менять перед компиляцией.

Для программирования скопируйте в блокнот и сохраните с расширением .HEX

Прошивка:

:020000020000FC

:020000000FC02F

:100020000FED0DBF08E107BB00E001BB34EC29E098

:1000300002E00EBDC49AC39A41E090E090E010E067
