Исследование электробезопасности трехфазных электрических сетей

Соединение с землей в одной или нескольких точках


Соединение с землей в одной или нескольких точках распределительной сети

Отсутствуют соединения с землей и с сетевым заземлением

Хотя каждая система обеспечивается посредством соединения ОПЧ с землей, эффективный метод, используемый в установке для защиты от поражения электрическим током, может включать другие меры защиты, например, двойную изоляцию.

Конфигурация распределительной сети и меры, используемые для защиты от поражения электрическим током, являются, каждое, предметом самостоятельного рассмотрения.

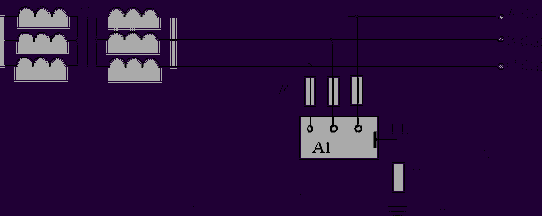

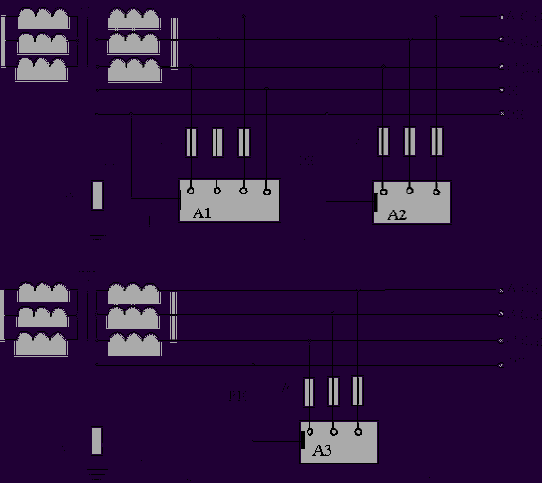

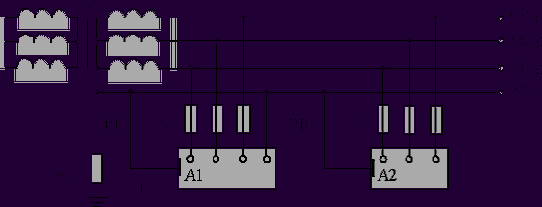

На рис 1.2.1 – 1.2.4 представлены схемы трехфазных сетей различных систем заземления.

Принятые на рисунках обозначения:

– Т (terra – земля) – непосредственное присоединение одной точки токоведущих частей источника питания к земле;

– I (isolate – изолированный) – все токоведущие части изолированы от земли, или одна точка заземлена через сопротивление.

Вторая буква – характер заземления открытых проводящих частей (ОПЧ) электроустановки:

– T – непосредственная связь ОПЧ с землей, независимо от характера связи источника питания с землей;

– N (neutral – нейтральный) – непосредственная связь ОПЧ с точкой заземления источника питания (в системах переменного тока обычно заземляется нейтралью).

Последующие буквы (если таковые имеются) – устройство нулевого рабочего и нулевого защитного проводника:

– S (selective – разделенный) – функция нулевого защитного и нулевого рабочего проводника обеспечивается раздельными проводниками;

– С (complete – общий) – функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (PEN–проводник).



















































Система TN



Питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяются к этой точке посредством нулевых защитных проводников.
