Наконечник медный из прутка DT




Наконечник медный из прутка DT

Предназначен для оконцевания жил медных проводов и кабелей опрессовкой. Наконечник изготовлен методом штамповки из медного прутка марки М2 по ГОСТ 859-78.

Тип Маркировка
по ГОСТ

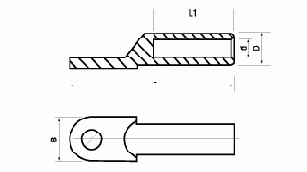

o D d L L1 B
DT-10 10-8-5.3-М 8.5 9 5.3 62 28 16
DT-16 16-8-6.4-М 8.5 10 6.5 68 30 16
DT-25 25-8-7.2-М 8.5 11 7 70 33 18
DT-35 35-10-8.5-М 10.5 12 8.5 80 36 20.5
DT-50 50-10-9.5-М 10.5 14 9.5 85 38 23
DT-70 70-12-11.5-М 12.5 16 11.5 95 43 26
DT-95 95-12-13.8-М 12.5 18 13.5 104 46 28
DT-120 120-14-15.3-М 14.5 20 15 112 49 30
DT-150 150-14-16.5-М 14.5 22 16.5 120 51 34
DT-185 180-16-19-М 16.5 25 18.5 125 55 37
DT-240 240-16-21-М 16.5 27 21 136 60 40
DT-300 300-20-23.5-М 18 31 23.5 155 66 50






Наконечник медный из прутка DT

Предназначен для оконцевания жил медных проводов и кабелей опрессовкой. Наконечник изготовлен методом штамповки из медного прутка марки М2 по ГОСТ 859-78.



Тип Маркировка
по ГОСТ
o D d L L1 B
DT-10 10-8-5.3-М 8.5 9 5.3 62 28 16
DT-16 16-8-6.4-М 8.5 10 6.5 68 30 16
DT-25 25-8-7.2-М 8.5 11 7 70 33 18
DT-35 35-10-8.5-М 10.5 12 8.5 80 36 20.5
DT-50 50-10-9.5-М 10.5 14 9.5 85 38 23
DT-70 70-12-11.5-М 12.5 16 11.5 95 43 26
DT-95 95-12-13.8-М 12.5 18 13.5 104 46 28
DT-120 120-14-15.3-М 14.5 20 15 112 49 30
DT-150 150-14-16.5-М 14.5 22 16.5 120 51 34
DT-185 180-16-19-М 16.5 25 18.5 125 55 37
DT-240 240-16-21-М 16.5 27 21 136 60 40
DT-300 300-20-23.5-М 18 31 23.5 155 66 50
